工程概況

　　該工程位于沈陽市和平區南五馬路的黃金地段上。該建筑物共20層，每層建筑面積為960㎡，空調面積為672㎡，建筑總面積達20000㎡.其一、二層為大堂、咖啡廳，三——十五層為商用寫字間，十六——十九層為客房、二十層為辦公樓。

　　技術參數：（略）嚴格遵守《采暖通風與空氣調節設計規范》（GBJ19-87）

　　空調系統分析

　　針對本工程實際情況，打破以往常規的空調方案——大型中央空調系統，而采用中、小型的商用中央空調系統進行分別控制。因為“小”所以布置與控制起來更加方便和靈活，這是本工程在設計方面的獨特之處。

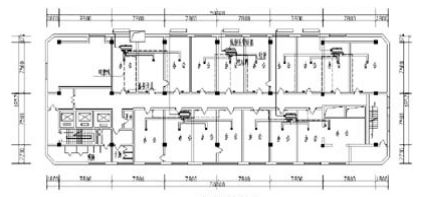

　　一、二層：冬季：采暖以鍋爐作為主要熱源，室內機為風機盤管。以Enliｇhten系列低靜壓管道機用電加熱的方式輔助采暖。管道機的空氣循環方式采用新風加回風形式——從室外引一新風管道接到管道機回風口。在新風管道上加一電加熱片將新風進行熱處理后送入室內，這樣實際上，低靜壓管道機在作用上相當于一個新風機組，但不同的是它的造價遠遠低于新風機組。并且新風的引入使各場所的空氣新鮮度和衛生標準得以保證。夏季：以2臺開利Aquasnap系列30RA033型渦旋式風冷冷水（熱泵）機組和Enlighten系列風冷冷水機組共同作為冷源實現夏季空調制冷，并且在過渡季節采暖。在二層，我們將管道機的兩個軟管送出風量合為一個條形風口送出，這樣可以更好的與裝修配合。（見圖1）

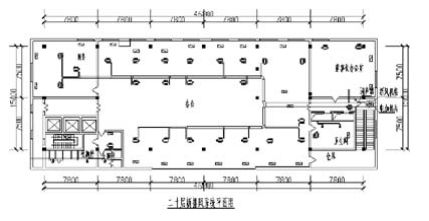

　　三-十九層：三-十九層均為單獨的寫字間，因房間使用者不定，使用時間不定，所以各房間必須單獨控制。因為原建筑已有采暖設施所以我們的空調設備只需考慮夏季制冷。綜合以上各方面，各房間我們均選用低靜壓管道進行空調制冷，管道采用鋁箔軟管，其優勢在于柔軟性好，伸縮性較好，重量輕，連接方便，造價低。每個軟管上均設有電動調節閥。（見圖2）該方案在保證空調效果的前提下可為用戶節省大量投資。寫字間不同的使用者可自付電費，自行控制空調。

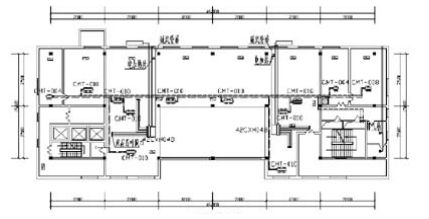

　　二十層：外機選用2臺30RA021風冷冷水機組作為冷源。熱源與一、二層合用鍋爐�？照{方式采用新風加風機盤管形式。新風接到風機盤管的出風口處，這樣風機盤管與新風管同用一個風口，可節省初投資且風口更易布置以達到不影響室內裝修。新風的引入保證了室內空氣的質量。風系統圖見圖3。新風干管上設有消音器可以滿足室內的噪音要求。

　　管道布置

　　空調水系統采用閉式循環系統，冷凍水系統為同程式，保證了水力平衡。供回水坡度為0.003冷凝水坡度為0.01。立管最高處設有放氣閥，系統最低處設有泄水閥�？照{供回水管及凝結水管均采用鍍鋅鋼管�？照{水管在支吊架處的支撐點均采用硬木墊，木墊厚度同保溫層，木墊要先用熱瀝青煮熬。

　　外機體積較小，布置在建筑物背面墻上，外機外表美觀，排列整齊，不影響建筑物外觀。為了避免空調病的產生，確�？諝庑l生要求，一、二、二十層均設送新風與排風，且為維持室內正壓，排風量為送新風量的80%。各風口布置均與裝修配合一致，不影響室內裝修。

　　總結評價

　　該工程是沈陽市入冬以來的第一個大工程，承包公司的設計理念新穎、工程安裝質量高，該系統也即將投入運行。
