1工程概況

　　湯臣高爾夫花園位于上海浦東新區龍東大道1號，與湯臣豪園住宅小區遙相呼應。該工程屬高級住宅小區，小區的建筑形式為別墅和小高層公寓。而由本公司設計與安裝中央空調系統的A8-201室，類屬小高層公寓，共四室二廳，套內面積156.53㎡，室內凈高2.76m，窗臺高445/660/680mm，梁高350/365/380mm。房屋建筑外圍護結構墻體，采用磚墻結合混凝土砌塊，窗體采用中空玻璃塑鋼窗。這在一定程度上減小了外圍護結構的冷熱負荷。

　　2空調設備選型

　　由于該業主為兩口之家，所以在空調系統的選用上，除了要求性?xún)r(jià)比較好外，最主要的是以后維護方便，每個房間可獨立控制，運行成本要低。在比較了多種方案后，決定采用海爾H-MRV（家庭變頻一拖多中央空調）和KFR（都市小隱俠）系列的組合方案。該方案能滿足根據該住宅的不同的房間面積、個性特點、裝潢要求等實際需求，可靈活搭配，任意調節，達到套餐式設計優化組合，安裝便捷，操控簡易，而且此系統提供多種冷媒配管分岐方式。單系統配管最長可達50m，落差可達30m。

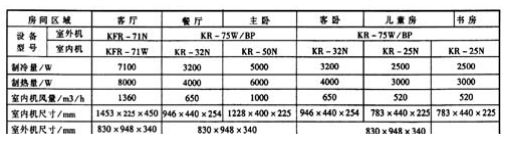

　　室內機為卡式暗藏式，此機型高度僅225mm，它的安裝能帶來平滑、完美的室內裝飾效果，對于居家生活保持和諧的氣氛來說是十分重要的�？ㄊ桨挡厥娇照{可隨意選擇風口形式，滿足房間布局和整體舒適感的需求。這種空調系統無水管連接，因此杜絕了水管因為安裝或保溫不良等問題而造成漏水的可能。由于小區供電為三相供電，為達到供電平衡，系統采用兩臺KR-75W/BP外機，一臺KFR-71W外機，以此達到供電平衡。具體見表1。

　　3管道布置

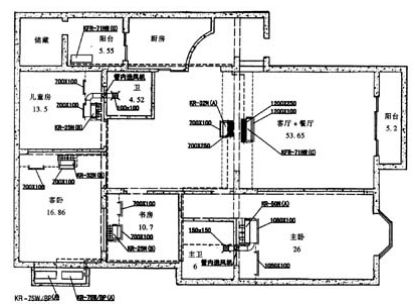

　　為盡量減少因送回風管道阻力而影響送風效果的原則，同時要兼顧此房屋結構梁多且不易穿過和整套住宅的裝潢效果，進行室內機及風管、銅管布置（見圖1）。

　　4氣流組織

　　負責客廳和餐廳的KFR-71N和KR-32N內機，吊裝在客廳與餐廳中梁兩側。KFR-71N面向客廳，KR-32N面向餐廳。采取側送下回的送回風方式。風口均采用單層百葉門鉸式風口。主臥室及主衛生間共用一臺KR-50N，室內機吊裝在主臥衣櫥頂部30cm，檢修孔開在櫥內，采取側送側回的送回風方式。由于主衛生間送風與主風向呈180°。故采用管內送風機強行送風。為避免主衛的渾濁空氣通過回風進入臥室，故衛生間只開設送風口一個，不設回風口。書房（KR-25N）兒童房（KR-25N）客房（KR-32N）也均采用在書櫥、衣櫥頂部30cm吊裝室內機。為什么都采用如此形式呢，原因在于業主的裝潢風格是每個房間均有落地櫥柜。而采用此方案一是檢修孔隱蔽，二是風口與櫥柜融為一體，美觀性加強。由于該住宅可置外機位置只有一處，而此方案有三臺外機，故把兩臺KR-75W/BP機組并排放于此處。而KFR-71W置于工作陽臺內。業主在使用該機組時，必須把工作陽臺門關上，陽臺窗打開，以利于散熱。

　　5安裝中注意問題

　　保溫銅管需貼頂部及墻角固定，以免產生晃動。冷凝水管安裝需保持一定的坡度，同時保證冷凝水管坡度逐漸降，以使冷凝水能暢通排除。

　　6維護保養

　　回風口的濾網每隔半年應進行清洗，保證回風效果。每臺室內機的電氣盒及銅管接頭下均需留有檢修位置，方便將來的檢修。室外機散熱片應每隔3-5年進行清洗，否則散熱片積累的污垢會(huì )影響空調機的熱交換效率。

　　7設計總結

　�。�1）家用中央空調在選型時不應盲目套用有關經驗指標，而應根據建筑圍護，用戶實際使用情況等多方面因數，計算確定。

　�。�2）由于家用中央空調系統不同于普通家用空調，如風管及銅管的走向與安裝、風口的布置及形式等都應與裝潢設計充分配合，且家用中央空調系統多為隱蔽工程，對安裝調試應引起高度重視。

　　8總體評價

　　該工程充分考慮到民用住宅與公共場所裝修要求的不同，將所有的室內機及風管均安裝在吊頂中，銅管則藏于吊頂或石膏線內，對主要使用區域頂部的裝修格局未造成大的影響。與使用壁掛機、柜機相比，室外機的數量大大減少，內機也全部暗藏在吊頂中，使整個房間的裝修效果得到提升。
