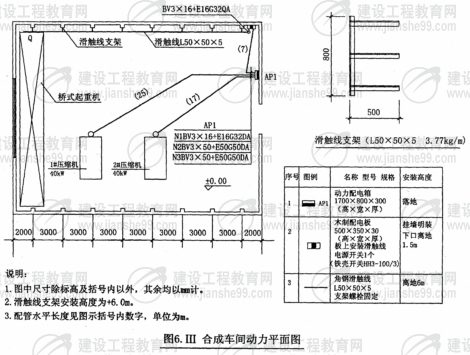

【提問】某化工廠合成車間動力安裝工程，如圖6.Ⅲ所示。

　　1．AP1為定型動力配電箱，電源由室外電纜引入，基礎型鋼采用10^#槽鋼（單位重量為10㎏/m）

　　2．所有埋地管標高均為-0.2m，其至AP1動力配電箱出口處的管口高出地坪0.1m，設備基礎頂標高為+0.5m，埋地管管口高出基礎項面0.1m，導線出管口后的預留長度為1m，并安裝1根同口徑0.8m長的金屬軟管。

　　3．木制配電板引至滑觸線的管、線與其電源管、線相同，其至滑觸線處管口標高為+6m，導線出管口后的預留長度為1m.

　　4．滑觸線支架采用螺栓固定，兩端設置信號燈?；|線伸出兩端支架的長度為1m.

　　5．表中數據為計算該動力工程的相關費用：建/設工程/教育|網整理

　　管理費和利潤分別按人工費的55％和45％計。

　　6.分部分項工程景清單的統一編碼為：

　　問題：

　　1．根據圖示內容和（（建設工程工程量清單計價規范勢的規定，計算相關工程量和編制分部分項工程量清單。將配管、配線和滑觸線的計算式填入答題紙上的相應位置，并填寫答題紙表6.Ⅲ.1“分部分項工程量清單”。

　　2．假設管內穿線BV16mm²的清單工程量為60m，依據上述相關費用計算該項目的綜合單價，并填入答題紙表6.111.2“分部分項工程量清單綜合單價計算表”。建/設工程/教育|網整理

　?。ㄓ嬎氵^(guò)程和結果均保留兩位小數）

　　問題1，答案為導線BV16m㎡的工程量計算為13*4=52m，請問為什么是乘4？圖中不是標明規格是N1BV3*16嗎？這意思不是3根嗎？

　　問題2，題目背景給定BV16m㎡導線清單工程數量是60m，《分部分項工程量清單綜合計算表》中管內穿線動力線路BV16m㎡數量為78.4，請問老師，這個78.4是怎么算出來的呀？

　　謝謝老師。

　　【回答】學員fhp412，您好！您的問題答復如下：

　　1.BV線簡稱塑銅線，名稱為：一般用途單芯硬導體無護套電力電纜。

　　BV是BTV的縮寫：B代表是類別：布電線，T代表導體為：銅導體，V代表絕緣為：聚氯乙烯。

　　E表示地線，16是線徑，G表示水煤氣管子敷設，32表示管子直徑，DA表示沿地板暗敷設。

　　這些內容您了解即可。

　　圖中給出的BV3*16+E16G32QA就表示3+1=4根線。

　　2.配電板預留長度第二條內容為“單獨安裝的鐵殼開關、閘刀開關、啟動器、母線槽進出線盒等，預留長度為0.3，以安裝對象中心算起”（參考全國統一定額第三章第十一節配管配線，3.11.15條），因長木制配電板高度為0.5米，它中心點到上下邊的距離為0.5/2，加上預留長度為0.3，所以整個預留有0.5/2+0.3. 60+（1.7+0.8+0.5/2+0.3+0.5/2+0.3+1）×4=78.4m.祝您學習愉快！

　　【追問】老師您說木制配電板要預留0.5/2+0.3，但為什么在式中這個您加了二次？圖中只有一個木制配電板呀

　　【回答】學員fhp412，您好！您的問題答復如下：

　　第一個（0.5/2+0.3）為木制配電板預留線（動力配電箱至木制配電板）；

　　第二個（0.5/2+0.3）為木制配電板預留線（立管）．

　　★問題所屬科目：注冊造價工程師——建設工程造價案例分析
