編制說明

　�。� 編制原則建設單位發布的某文化廣場主體工程招標文件及答疑文件將作為我公司本次投標的重要原則，我公司將積極按照招標文件及招標答疑文件的要求，進行本工程施工組織設計大綱的編制。

　�。簿幹埔罁�某廣場工程“施工組織設計”是根據工程招標文件、天津市建工設計院的擴大初步設計圖紙、國家現行的技術標準、施工及驗收規范、工程質量評定標準及操作規程、天津市有關文件和類似工程的施工經驗，以ISO9002 系列標準為指南進行編制的。

　　闡明了我公司對該工程的施工組織、總體部署、主要施工方法的原則作法以及質量、安全、工期控制目標和保證措施。我公司如果中標，我們將按我公司技術管理規定，將再進行設計交底和圖紙會(huì )審、在充分理解設計意圖的前提下，根據本施工組織設計確定的原則進行深化、細化，制定單位工程施工組織設計及特殊分部分項工程的施工方案（作業指導書）作為指導施工、規范施工行為的技術文件。

　　xx文化廣場工程圖紙

　　工程概況

　　建筑設計概況

　　某文化廣場位于天津開發區某街以南，某西路以東地塊內，四面環路北起某大街，西至某西道，南鄰某路，東至某路，在地塊南側連接輕軌東站，地基現狀為預留空地。本工程為酒店、商場、寫字樓、美食、娛樂(lè )為一體綜合性高層民用建筑，建筑物南北向324m，東西向114m，主塔樓14 層，基層為7 層，夾層1層，地下一層。建筑面積地上138943m？ ，總建筑面積179890m？ .剖面層高：地下一層4.8m，一層～五層6.0m，六樓半夾層3.3m，六層6.6m，七層～十二層3.3m，十三層3.6m，十四層坡頂（室內屋頂花園）。建筑物總高度87m，（幕墻物架高度109m）。

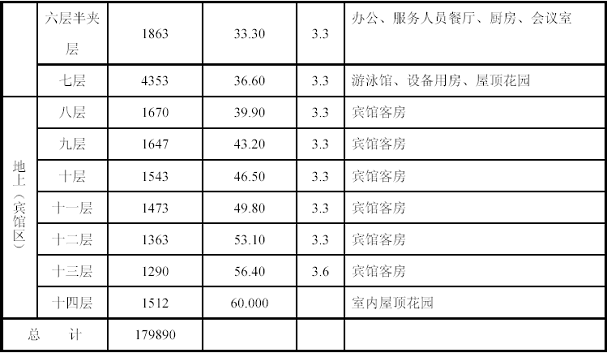

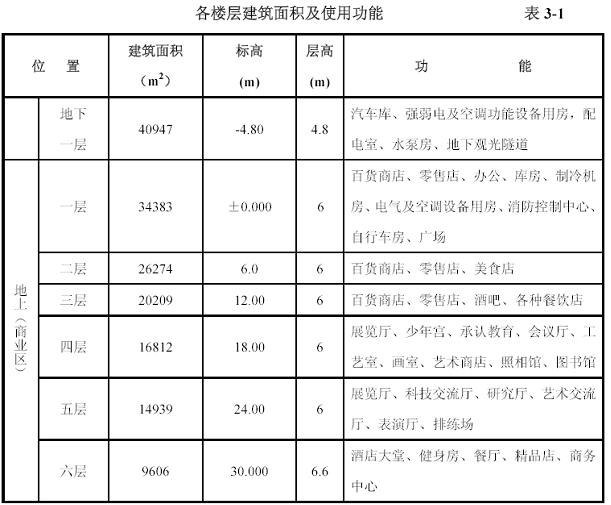

　　各樓層建筑面積及使用功能見表3-1.

　　結構設計概況

　　該工程采用由梁板體系、柱及抗震墻組成的框架-抗震墻結構，在框架梁間設單向次梁，使樓板為單向板受力。在主樓下過街樓的第三層，設轉換大梁，將底部大跨度柱網轉換為上部小跨度柱網。

　　1 地基處理及基礎形式

　�。�1） 地下室外墻采用混凝土自防水

　�。�2） 基礎形式為柱下獨立承臺，承臺之間由鋼筋混凝土拉梁連接。

　�。�3） 主樓高層下部采用Φ800 的鋼筋混凝土澆筑樁，樁長33.3m，地下隧道、隧道入口以及附屬樓梯下采用Φ600 鋼筋混凝土澆筑樁，樁長24.3m.

　　2 結構構件形式

　�。�1） 框架柱采用鋼管混凝土柱。

　�。�2） 框架梁板采用鋼筋混凝土扁梁，模殼密肋板。

　�。�3） 主體框架梁、次梁采用工字形梁。

　�。�4） 抗震墻采用鋼筋混凝土墻。

　�。�5） 結構樓板采用鋼筋混凝土疊合板。預制板為構件廠預制，現場施工，兼作模板。

　　3.2.3 伸縮縫、沉降縫和抗震縫的設置地下室底板及側墻設計考慮均不設縫，零層板設兩道引導縫，在○12軸和○22軸處，首層板以上至六層屋頂均在○12軸和○22軸設伸縮縫。從施工角度考慮應在地下室底板、外墻及各層樓板適當位置設后澆帶。

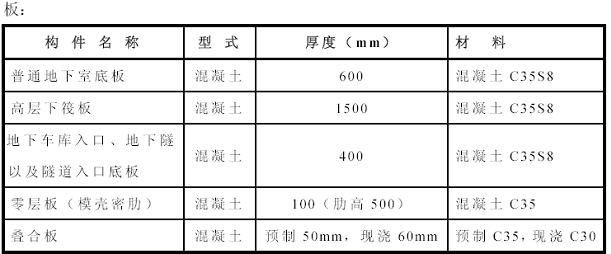

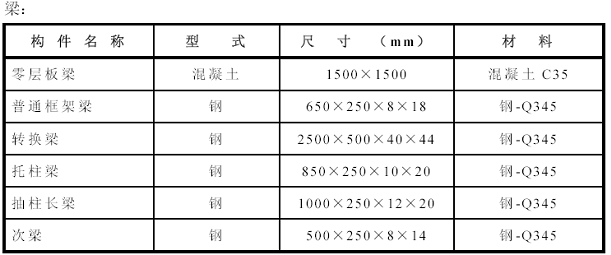

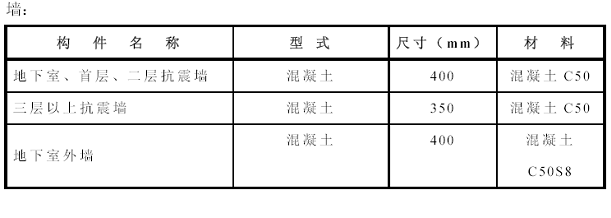

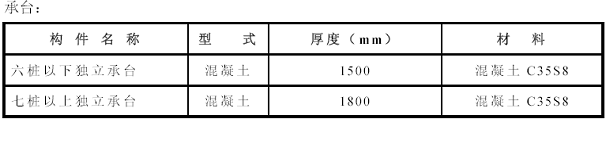

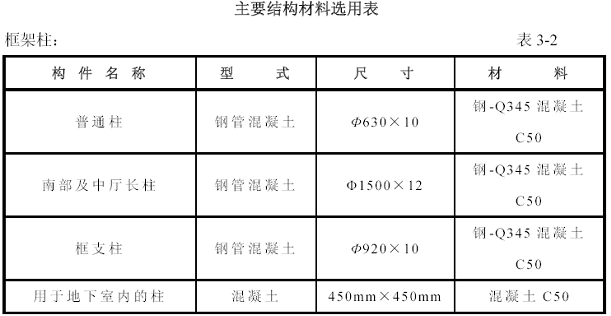

　　3.2.4 主要結構材料選用表（見表3-2）

　　更多詳細信息請點擊附件：天津泰達某文化廣場工程part1　天津泰達某文化廣場工程part2
