知識點：?jiǎn)未柧W(wǎng)絡(luò )圖的繪制

（一）繪圖規則

單代號網絡(luò )圖的繪圖規則與雙代號網絡(luò )圖的繪圖規則基本相同。

區別：

當網絡(luò )圖中有多項開始工作時，應增設一項虛擬的工作（S），作為該網絡(luò )圖的起點節點；

當網絡(luò )圖中有多項結束工作時，應增設一項虛擬的工作（F），作為該網絡(luò )圖的終點節點。

圖3－17具有虛擬起點節點和終點節點的單代號網絡(luò )圖

（二）繪圖示例

單、雙代號網絡(luò )圖繪制舉例

1.A、B兩項工作，依次進行施工

2.A、B、C三項工作，同時開始（起始性工作）

3.A、B、C三項工作，同時結束（結束性工作）

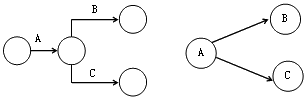

4.A、B、C三項工作，A完成后B、C才能開始

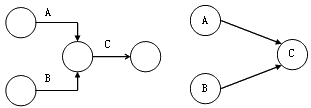

5.有A、B、C三項工作，A、B完成后C才開始

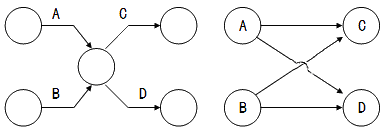

6.有A、B、C、D四項工作，A、B完成后C、D開始

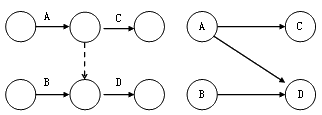

7.有A、B、C、D四項工作，A完成后C開始，A、B完成后D開始。

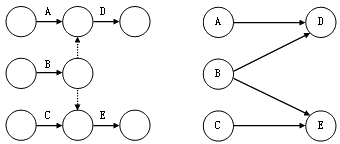

8.有A、B、C、D、E五項工作，A、B完成后D開始，B、C完成后E開始

雙代號網絡(luò )圖與單代號網絡(luò )圖比較
