知識點：雙代號網絡(luò )圖的繪制

（一）繪圖規則

網絡(luò )圖必須按照已定的邏輯關系繪制。

邏輯關系表表3－1

網絡(luò )圖中嚴禁出現循環回路。

網絡(luò )圖中的箭線（包括虛箭線，以下同）應保持自左向右的方向，不應出現箭頭指向左方的水平箭線和箭頭偏向左方的斜向箭線。

網絡(luò )圖中嚴禁出現雙向箭頭和無箭頭的連線。

網絡(luò )圖中嚴禁出現沒有箭尾節點的箭線和沒有箭頭節點的箭線。

嚴禁在箭線上引入或引出箭線，但當網絡(luò )圖的起點節點有多條箭線引出（外向箭線）或終點節點有多條箭線引入（內向箭線）時，為使圖形簡潔，可用母線法繪圖。

應盡量避免網絡(luò )圖中工作箭線的交叉。當交叉不可避免時，可以采用過橋法或指向法處理。

網絡(luò )圖中應只有一個起點節點和一個終點節點。

（二）繪圖方法

繪制沒有緊前工作的工作箭線，使它們具有相同的開始節點。

從左至右依次繪制其他工作箭線。

當所要繪制的工作只有一項緊前工作時，則將該工作箭線直接畫在其緊前工作箭線之后即可。

當所要繪制的工作有多項緊前工作時，應按不同情況分別予以考慮。

一接一、多接一、多接多、散接散。

當各項工作箭線都繪制出來之后，應合并那些沒有緊后工作之工作箭線的箭頭節點，以保證網絡(luò )圖只有一個終點節點。

當確認所繪制的網絡(luò )圖正確后，即可進行節點編號。

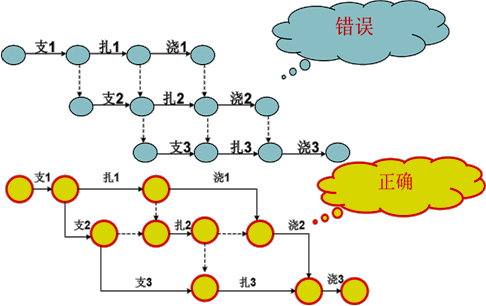

（三）繪圖示例
