0 前 言

　　山區高等級公路隧道，由于受地形、地質條件的限制，常采用雙連拱隧道方案。贛粵高速公路珠湖隧道采用了雙連拱隧道的結構型式，由于按常規方法施工，工序較多影響工期且中隔墻頂部防排水較難解決，因此改進雙連拱隧道的施工工藝及對部分結構進行優化設計，對縮短工期及隧道施工、運營的安全，具有非常重要的實際意義。

　　1 珠湖雙連拱隧道工程概況

　　珠湖隧道是贛粵高速公路泰贛段的重點控制工程之一，樁號為K196＋569-K196＋720，全長151m，隧道左、右洞軸線間距11.5m，為連體拱結構形式，是江西公路建設史上的第一座雙連拱隧道。

　　珠湖隧道內輪廓為曲墻半圓拱，拱半徑為5.71m，連拱隧道中隔墻寬1.8m，單洞凈寬10.25m，最大開挖總寬度達25.22m.

　　隧道自北而南穿越池鑼坑山脊。山脊標高184.4m，高差50m，屬丘陵地帶。區內地層單一，為寒武系上統水石群和第四系。區內構造受南北及北東向華夏、新華夏的影響，構造活動期次多、斷裂較發育，測區內共發現4條斷裂，構造屬張扭性的層間斷裂。區內巖面遭多期次構造作用，節理普遍發育，其中尤以泥鑼坑山脊一帶即隧道范圍更為發育。節理以陡傾角為主，節理的發育程度屬于發育至很發育。節理充填物，靠近地表為泥質充填，而下部則以方解石充填。隧道區地表水不發育地表徑流后分南北兩向順坡而下，北坡自南而北、南坡由北而南，然后由西向東雙雙流入碧洲溪。

　　2 珠湖雙連拱隧道快速施工方法

　　2.1 雙連拱隧道施工的工序

　　中導洞開挖并支護——>>修筑中隔墻——>>左側導洞開挖并支護——>>左洞上半斷面開挖并支護——>>左洞下半斷面開挖支護并開始修筑二次襯砌——>>修筑左洞仰拱——>>右側導洞開挖并支護——>>右洞上半斷面開挖并支護——>>右洞下半斷面開挖支護并開始修筑二次襯砌——>>修筑右洞仰拱。按此工序施工是可行的，但施工周期較長。

　　2.2 珠湖隧道施工方法

　　為縮短工期，在珠湖隧道施工中，采取以下施工方法，并獲得成功，主要作法是：

　�。�1）中隔墻由兩頭向中間施工，在中隔墻施工一段時間后即進行正洞開挖。

　�。�2）正洞施工鎖口導管及1.5m長護拱。

　�。�3）正洞在鎖口導管及護拱的掩護下采用上下臺階法開挖，取消兩個側壁導洞施工。

　　2.3 中隔墻施工

　　中導洞貫通并支護完畢后，即進行中隔墻的施工。

　　2.3.1 工序安排

　�。�1）由進出口向中間施工中隔墻基礎，包括用片石混凝土進行基底處理。

　�。�2）由進出口同時向中間施工中隔墻，待出口已施工50m時即進行出口正洞開挖。

　�。�3）中隔墻施工完畢后即進行進口方向正洞開挖。

　　2.3.2 中隔墻混凝土施工

　�。�1）支立模板。為保證中隔墻的外觀質量，在中隔墻基礎兩側通過人工組裝2.0m×2.0m的大塊鋼模。模板安裝加固用槽鋼和碗扣件支撐在中導洞初期支護上，以外撐為主，內拉為輔。模板的中線、標高、尺寸和平整度等經檢驗合格后才可進行下道工序。

　�。�2）鋼筋綁扎。墻身鋼筋與基礎鋼筋均必須按規范要求焊接，并且一定要注意預留基礎與仰拱，中隔墻與二襯，及中隔墻與初期支護鋼拱架連接的鋼筋。其他預埋件的位置也一定要準確。

　�。�3）混凝土澆筑�；�底虛渣、污物和基坑內積水必須排除干凈。中隔墻全部采用泵送混凝土，混凝土嚴格分層振搗。澆筑前必須仔細檢查一遍，每5m一道的豎向排水管是否已經布設到位，澆筑混凝土的時候還一定要注意不得將排水管堵死�；炷�土澆筑完畢后要做灌水實驗以檢查排水管是否堵塞，能否起到排水作用。

　　2.3.3 中隔墻防排水施工

　　水不僅是影響隧道正常施工的因素之一，也是影響隧道正常運營的重要因素之一。雙連拱隧道中隔墻頂部滲水是一通病，為解決這一通病，珠湖隧道在中隔墻的防排水施工中，將防、排、堵、截四字方針認真地落實到位，解決了這一工程難題。具體做法如下：

　�。�1）中隔墻二襯拱腳與中隔墻接縫適當抬高至中隔墻頂以上40cm，初襯拱腳位置維持原設計不變，通過這種方式使中隔墻頂部形成一個匯水槽。

　�。�2）中隔墻頂面滿鋪一層復合式防水板，并預留一定的搭接長度以便和主洞防水板的搭接。

　�。�3）在防水層上面沿隧道縱向布一通長的軟式透水管，并與原埋設的豎向排水管連接，以便匯水槽內的水能順利排往邊溝。

　�。�4）對中隔墻頂滲水量較大的地方采用注漿堵水。

　�。�5）中隔墻與二襯拱腳的接縫處設兩條止水條。

　�。�6）二襯及中隔墻混凝土的抗滲標號不低于S6.

　　具體實施情況見中隔墻防排水結構示意圖。

　　2.4 正洞開挖

　　珠湖隧道采用新奧法施工，為防止出現偏壓，雙連拱隧道必須兼顧左右洞開挖，否則會(huì )給隧道施工帶來一定的安全隱患。

　　2.4.1 隧道進洞

　　珠湖隧道正洞在大管棚及護拱的掩護下進洞，采取臺階分部開挖法施工，將隧道斷面分上下臺階開挖逐步成型。若采用雙側壁導坑超前開挖法施工。則需要在開挖并支護好側壁導坑后，再開挖正洞的上臺階，而且施工正洞下臺階時還要將側壁導洞的初期支護拆除，工序比較復雜，并且因工作面較多，相互干擾大。

　　2.4.2 隧道爆破開挖

　　隧道的光面爆破不僅直接影響著超欠挖，而且對減少?lài)鷰r所受的擾動，提高錨噴支護能力起著非常重要的作用，光面爆破效果要求為：

　�。�1）輪廓整齊、美觀圓順、不欠挖、平均線性超挖小于10cm.

　�。�2）炮眼痕跡保存率大于85%，每循環炮眼對齊大致一條線。

　�。�3）兩茬炮銜接臺階平均值小于10cm.

　　為了增強光面爆破的效果，利用在中導洞開挖時積累的圍巖情況做出相應的光面爆破設計，對布眼、裝藥、起爆等技術標準都做了嚴格規定。

　　2.4.3 初期支護

　　隧道的初期支護施工時有幾個容易忽視但卻非常重要的問題。

　�。�1）為了保證錨桿能發揮其作用，錨桿的角度、長度、錨固力必須嚴格按規范及設計文件規定的實施。

　�。�2）鋼拱架必須要有足夠的鋼度，拱架安設間隔應符合設計圖紙要求，并要放在與隧道軸線垂直的平面內，拱架腳應置于堅實的地層上，拱架拼裝接頭處應連接牢靠。

　�。�3）小導管角度一定要滿足設計要求，一般控制在仰角5-10°為宜，與鋼拱架配合使用焊接在一起并從鋼拱架的腹部穿過，還要保證注漿量。

　　2.4.4 監控量測

　　珠湖隧道在監控量測上分了必測項目和選測項目。必測項目為地質和支護狀況觀察、凈空收斂、拱頂下沉。選測項目為錨桿軸力、圍巖內部位移、支護襯砌應力、圍巖及層間支護壓力、地表下沉。通過監控量測掌握了圍巖力學形態的變化和規律以及支護的工作狀態。

　　2.4.5 二次襯砌施工

　　二次襯砌除模板應有足夠的強度、剛度和穩定性外。還要求模板表面要光滑。澆筑混凝土時一定要振搗密實，且嚴格按照配合比要求施工�；炷�土強度達到設計強度的70%以上方可拆模。在澆筑二次混凝土之前一定要檢查防排水系統是否已布設到位，并且要完全符合規范和設計要求。通風、照明、消防三大系統的預埋件是否已經按設計和規范要求布設到位。

　　2.4.6 安全措施

　　由于珠湖隧道地質條件較差，整個隧道開挖都是在超前小導管的掩護下進行的。并且將所有的鋼拱架都與縱向的槽鋼焊接以增加整體支護的效果。個別圍巖情況較差的地段槽鋼數量還必須增加。整個隧道開挖過程中嚴格做到“弱爆破、短進尺、強支護、早成環、勤量測”同時控制好兩個掌子面的間距。

　　3 經濟分析

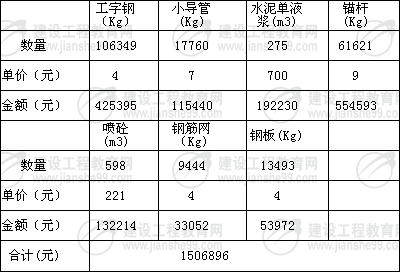

　　取消兩個側壁導坑后不但施工進度加快了，工期由預計的24個月縮短為17個月提前了5個月，同時也大大節省了工程投資，節省了側壁導坑的臨時支護工程量�？偣澥≠M用為1506896元，具體費用

　　詳見下表：

　　4 結 語

　　由于珠湖隧道采用中隔墻分段施工，正洞采用上下臺階法進行開挖，取消了兩個側壁導坑施工，同時對中隔墻部分結構進行優化設計，所以大大縮短了施工工期，節省了投資并且中隔墻滴水不漏，在整個隧道施工過程中也沒有出現一例安全事故。該施工方法，可在類似工程中借鑒使用。
