摘要：植物種植設計施工圖是植物種植施工、工程預結算、工程施工監量和驗收的依據，它應能準確表達出種植設計的內容和意圖。然而，在我國園要植物設計施工圖制圖方面還存在按圖施工的可操作性不足，施工員難以理解設計意圖，施工無法完會(huì )達到要求等問題。本文探索如何在設計圖紙中清楚地表達設計的思想、施工方法和后續養護管理要求等，使其更具科學、合理性與可操作性。

　　關鍵詞：植物 種植設計 施工圖 探索

　　植物種植設計施工圖是植物種植施工、工程預結算、工程施工監量和驗收的依據，它應能準確表達出種植設計的內容和意圖。然而，在我國園要植物設計施工圖制圖方面還存在按圖施工的可操作性不足，施工員難以理解設計意圖，施工無法完會(huì )達到要求等問題。本文探索如何在設計圖紙中清楚地表達設計的思想、施工方法和后續養護管理要求等，使其更具科學、合理性與可操作性。

　　1、植物種植設計施工圖的常見問題

　　1.1 缺少對現狀植物的表示

　　植物種植范圍內往往有一些現狀植物，從保護環境的角度出發，應盡量保留原有植物，特別是古樹古木、大樹及具有觀賞價值的草本、灌木等。設計者往往只在施工圖中用文字說明而沒有圖示現狀植物，使施工圖的準確性不高和可操作性不強，有些甚至連說明都沒有，最后導致錯伐植物，破壞環境。

　　1.2 圖紙不全，圖紙內容過于簡單

　　建筑制圖規范對建筑施工圖中的總平面圖與施工大樣圖分別有嚴格的規定，圖紙的索引關系清晰，許多植物種植設計者能參照建筑制圖規范進行制圖，設計文件完整可靠（如對在同一組群內要求的苗木高度不一，同一種植物在不同位置種植時的苗木規格、整形形式和施工技術要求不同等問題，用大樣圖圖示清楚或在平面圖中用文字標注說明），但還有一些是一圖了事——只有一張植物種植設計總平面圖，沒有大樣圖，圖中的內容表達不清，施工人員無法完全理解設計意圖，現場施時臨時更改設計的情況很普遍

　　1.3 文字標注不準確

　　植物種植設計圖普遍采用特定的圖例表示各種植物類型，用文字（或數字編號）標注說明植物名稱，而對不同種植點的植物規格要求、造型要求和重要點位的坐標等普遍都沒有標注，造成按圖施工的可操作性不強，往往需要設計人員親自選苗、到現場指導和定點放線，才能達到設計要求。這不利于分工合作，造成人力資源的浪費。

　　1.4 苗木表內容不統一

　　由于植物的有生命性特點，同一種植物的生長狀況，形狀姿態，人工整形修剪形式不一，所營造出來的景觀有異，施工技術、養護要求和工程營造也不同。我國現行的《風景園林圖例圖示標準》對種植設計圖中的苗木統計表示未做規定，有教材認為苗木表的內容應包括：編號、樹種、數量、規格、苗木來源和備注等內容，比較普遍采用的苗木表的格式也包括：編號、樹種、規格、種植面積、種植密度、數量和備注等內容，少數圖紙能做到在苗木表中包括植物的拉丁學名、植物種植時和后續管理時的形狀姿態，只工整形修剪形式事特殊造型要求等。由于苗木表內容不統一，不僅對工程施工帶來不便，而且對工程預結算、工程招標、工程施工監理和驗收等工作帶來困難。

　　2、現行的相關規范

　　1995年7月25日由建設部建標[1995]427號文發布編號為CJJ67-95的《風景園林圖例圖示標準》，自1996年3月1日起實施。該標準中的第三、四部分分別對常見植物的平面及立面圖例做了規定與說明，使植物種植設計中常用圖例圖示有統一的制圖標準，根據實踐經驗該標準尚存如下不足：

　�、� 對現狀植物的圖例夫規定；

　�、� 在用字母、數字和文字標注方面該標準只做原則性的規定而沒細化；

　�、� 樹冠形態的圖例只有自然形而無人工整枝修剪形的規定；

　�、� 對苗木表的內容和格式?jīng)]有統一規定。

　　3、園林植物種植設計施工圖制圖方法與圖例探索

　　3.1 現狀植物的表示

　　在廣州市白云山西側綠化休閑帶綠化設計中，設計者結合植物現狀條件，保留了大量喬灌木，其做法是應用全站儀普測設計范圍內的大樹位置坐標數據，套疊在現狀地形圖上，繪出準確的植物現狀圖，利用此圖指導方案設計與種植設計。在施工圖中，用喬木圖例內加豎細線的方法區分原有樹木與設計樹木（圖1），再在說明中講明其區別（如果國家制圖規范有這點規定，就不必再加文字說明了）。

　　3.2 總圖與分圖、詳圖問題

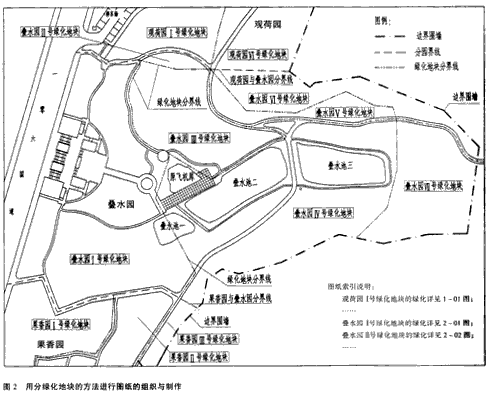

　　設計范圍的面積有大有小，技術 要求有簡有繁，如果一概都只畫一張平面圖很難表達清楚設計思想與技術要求，制圖時應分別對待處理，在廣州市白云山西側綠化休閑帶綠化設計中，由于設計范圍面積大，設計者采用總平面圖（表達園與園之間的關系，總的苗木統計表）→各平面分圖（表達在一個圖中各地塊的邊界關系，該園的苗木統計表）→各地塊平面分圖（表達地塊內的詳細植物種植設計，該地塊的苗木統計表），→重要位置的大樣圖，四級圖紙層次來進行圖紙文件的組織與制作（圖2），使設計文件能滿足施工、招投標和工程預結算的要求。

　　對于景觀要求細致的種植局部，施工圖應有表達植物高低關系、植物造型形式的立面圖、剖面圖、參考圖或文字說明與標注。

　　3.3 數字和文字標注

　　從制圖和方便標注角度出發，植物種植形式可分為點狀種植、片狀種植和草皮種植三種類型，可用不同的方法進行標注。

　　3.3.1 點狀種植

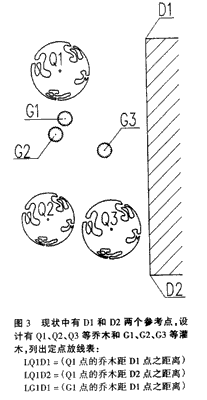

　　點狀種植有規則式與自由式種植兩種。對于規則式的點狀種植（如行道樹，陣列式種植等）可用尺寸標注出株行距，始末樹種植點與參照物的距離。而對于自由式的點狀種植（如孤植樹），可用坐標（采用AutoCAD輔助制圖進，這點很容易做到）標注清楚種植點的位置或采用三角形標注法進行標注（圖3）。

　　點狀種植植物往往對植物的造型形狀、規格的要求較嚴格，應在施工圖中表達清楚，除利用立面圖、剖面圖表示以外，可用文字來加以標注（圖4），與苗木表相結合，用DQ、DG加阿拉伯數字分別表示點狀種植的喬木、灌木（DQ1、DQ2、DQ3、…DG1、DG2、DG3…）。

　　植物的種植修剪和造型代號可用羅馬數字：Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ、Ⅵ…，分別代表自然生長形、圓球開、圓柱形、圓錐形……等。

　　3.3.2 片狀種植

　　片狀種植是指在特定的邊緣界線范圍內成片種植喬木、灌木和草本植物（除草皮外）的種植形式。對這種種植形式，施工圖應繪出清晰的種植范圍邊界線，標明植物名稱、規格、密度等。

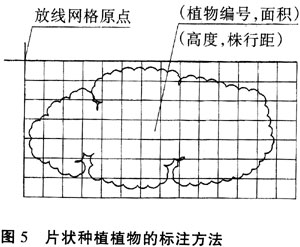

　　對于邊緣線呈規則的幾何形狀的片狀種植，可用尺寸標注方法標注，為施工放線提供依據，而對邊緣線呈不規則的自由線的片狀種植，應繪方格網放線圖，文字標注方法見（圖5），與苗木表相結合，用PQ、PG加阿拉伯數字分別表示片狀種植的喬木、灌木。

　　3.3.3 草皮種植

　　草皮是在上述兩種種植形式的種植范圍以外的綠化種植區域種植，圖例是用打點的方法表示，標注應標明其草坪名、規格及種植面積。

　　3.4 苗木表的內容與格式

　　苗木表主要作用是：① 配合圖面的植物編號標注，標明植物名稱；

　�、趯�(xiě)出植物的拉丁學名，避免由于同名異物而造成的誤解；

　�、垡幎ǚN植施工所采用的苗木規格、造型要求、種植面積、密度和數量等。內容及格式如（表1）所示。

　　4、結語

　　筆者在設計實踐中采用文本述的方法，提高了園林植物種植設計施工圖的可操作性使設計圖紙更科學、合理。建議有關部門在修訂與園林植物種植設計制圖相關的規范時考慮本文所述的問題。
