消防工程安裝通用工藝標準

　　1 適用范圍本工藝本標準適用于工業與民用建筑消防設備安裝工程

　　2 施工準備

　　2.1材料及設備要求

　　2.1.1各類火災探測器的材質、規格、型號應符合設計文件的規定，表面光滑，平整、不得變形、斷裂。

　　2.1.2設備的表面處理和鍍層應均勻、完整、表面光潔，無脫落，氣泡等缺陷，有出廠合格證。

　　2.1.3各類探測器、纜線、管材、聯動裝置等設備，均在進場時由生產廠商提供鑒定單位對其各項功能檢測的檢測報告。

　　2.2主要機具管/鎖鉗、斜嘴鉗、電鉆、鉆頭、通電測試儀、鋼鋸、偏嘴鉗、螺絲刀（偏頭、十字花）、板巖鋸、通條、剪絲鉗、多用刀、繩子、拉繩、沖擊工具、電纜夾、布線支架等。

　　2.3作業條件

　　2.3.1管線、導線、預埋盒（盒口全部修好）全部完成。

　　2.3.2導線間絕緣電阻經搖測符合國家規范要求，并編號完畢。

　　3 操作工藝

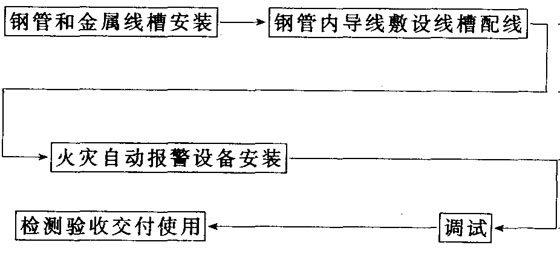

　　3.1工藝流程

　　3.2布線要求：

　　3.2.1消防系統的布線，應符合現行國家標準《電氣裝置工程施工及驗收規范》的規定。

　　3.2.2消防系統布線，應根據現行國家標準的規定，對導線的種類、電壓等級進行檢查。

　　3.2.3在管內或線槽內的穿線，應在建筑抹灰及地面工程結束后進行。在穿線前，應將管內或線槽內的積水及雜物清除干凈。

　　3.2.4不同系統、不同電壓等級、不同電流類別的線路，不應穿在同一管內或線槽的同一槽孔內。

　　3.2.5導線在管內或線槽內，不應有接頭或扭結。導線的接頭，應在接線盒焊接或用端子連接。

　　3.2.6敷設在多塵或潮濕場所的管口和管子連接處，均應作密封處理。

　　3.2.7管路超過下列長度時，應在便于接線處裝設接線盒：

　　管子長度每超過45m時，無彎曲時；

　　管子長度超過30m時，有1個彎曲時；

　　管子長度超過20m時，有2個彎曲時；

　　長度超過12m時，有3個彎曲時。

　　3.2.8管子入盒時， 盒外側應套鎖母，內側應裝護口，在吊頂內敷設時，盒的內外側均應套鎖母。

　　3.2.9在吊頂內敷設備類管路和線槽時，宜采用單獨的卡具吊裝或支撐物固定。

　　3.2.10線槽的直線段應每隔1.0-1.5m設置吊點或支點，在下列部位也應設置吊點或支點：

　　3.2.10.1線槽接頭處；

　　3.2.10.2距接線盒0.2m處；

　　3.2.10.3線槽走向改變或轉角處。

　　3.2.11吊裝線槽的吊桿直徑，不應小于6mm。

　　3.2.12管線經過建筑物的變形縫（包括沉降縫、伸縮縫、抗震縫等）處，應采取補償措施，導線跨越變形縫的兩側應固定，并留有適當余量。

　　3.2.13消防系統導線敷設后，應對每回路的導線用500V的兆歐表測量絕緣電阻，其對地絕緣電阻值不應小于20MΩ。

　　3.3火災探測器的安裝：

　　3.3.1點型火災探測器的安裝位置，應符合下列規定：

　　3.3.1.1探測器至墻壁、梁邊的水平距離，不應小于0.5m。

　　3.3.1.2探測器周?chē)?.5m內，不應有遮擋物。

　　3.3.1.3探測器至空調送風口邊的水平距離，不應小于1.5m；至多孔送風頂棚孔口的水平距離，不應小于0.5m.

　　3.3.1.4寬度小于3m的內走道頂棚上設置探測器時，宜居中布置。感溫探測器的安裝間距，不應超過10m；感煙探測器的安裝間距，不應超過15m.探測器距端墻的距離，不應大于探測器安裝間距的一半。

　　3.3.1.5探測器宜水平安裝，當必須傾斜安裝時，傾斜角不應大于450。

　　3.3.2線型火災探測器和可燃氣體探測器等有特殊安裝要求的探測器，應符合現行有關國家標準的規定。

　　3.3.3探測器的底座應固定牢靠，其導線連接必須可靠壓接或焊接。

　　當采用焊接時，不得使用帶腐蝕性的助焊劑。

　　3.3.4探測器的“＋”線應為紅色，“一”線應為藍色，其余線應根據不同用途采用其它顏色區分。但同一工程中相同用途的導線顏色應一致。

　　3.3.5探測器底座的外接導線，應留有不小于150mm的余量，入端處應有明顯標志。

　　3.3.6探測器底座的穿線孔宜封堵，安裝完畢后的探測器底座應采取保護措施。

　　3.3.7探測器的確認燈，應面向便于人員觀察的主要入口方向。

　　3.3.8探測器在即將調試時方可安裝，在安裝前應妥善保管，并應采取防塵、防潮、防腐蝕措施。

　　3.4手動火災報警按鈕的安裝：

　　3.4.1手動火災報警按鈕，應安裝在墻上距地（樓）面高度1.5m處。

　　3.4.2手動火災報警按鈕，應安裝牢固，并不得傾斜。

　　3.4.3手動火災報警按鈕的外接導線，應留有不小于1 0cm的余量，且在其端部應有明顯標志。

　　3.5火災報警控制器的安裝：

　　3.5.1火災報警控制器（以下簡稱控制器）在墻上安裝時，其底邊距地（樓）面高度不應小于1.5m；落地安裝時，其底宜高出地坪0.1一0.2m。

　　3.5.2控制器應安裝牢固，不得傾斜。安裝在輕質墻上時，應采取加固措施。

　　3.5.3引入控制器的電纜或導線，應符合下列要求：

　　3.5.3.1配線應整齊，避免交叉，并應固定牢靠；

　　3.5.3.2電纜芯線和所配導線的端部， 均應標明編號，并與圖紙一致，字跡清晰不易褪色；

　　3.5.3.3端子板的每個接線端，接線不得超過2根；

　　3.5.3.4電纜芯和導線，應留有不小于200mm的量；

　　3.5.3.5導線應綁扎成束；

　　3.5.3.6導線引入線穿線后，在進線管處應封堵。

　　3.6消防控制設備的安裝

　　3.6.1消防控制設備在安裝前，應進行功能檢查，不合格者，不得安裝。

　　3.6.2消防控制設備的外接導線，當采用金屬軟管作套管時，其長度不宜大于2m，且應采用管卡固定，其固定點間距不應大于0.5m.金屬軟管與消防控制設備的接線盒（箱），應采用鎖母固定，并應根據配管規定接地。

　　3.6.3消防控制設備外接導線的端部，應有明顯標志。

　　3.6.4消防控制設備盤（柜）內不同電壓等級、不同電流類別的端子應分開，并有明顯標志。

　　3.7系統接地裝置的安裝：

　　3.7.1工作接地線應采用銅芯絕緣導線或電纜，不得利用鍍鋅扁鐵或金屬軟管。

　　3.7.2由消防控制室引至接地體的工作地線，在通過墻壁時，應穿入鋼管或其它堅固的保護管。

　　3.7.3工作接地線與保護線，必須分開，保護接地導體不得利用金屬軟管。

　　3.7.4接地裝置施工完畢后，應及時作隱蔽工程驗收。驗收應包括下列內容：

　　3.7.4.1測量接地電阻，并作記錄；

　　3.7.4.2查驗應提交的技術文件3.7.4.3審查施工質量。

　　3.8系統調試3.8.1調試要求：系統調試，應在建筑內部裝修和系統施工結束后進行。

　　3.8.2調試前施工人員應向調試人員提交竣工圖、設計變更記錄、施工記錄（包括隱蔽工程驗收記錄），檢驗記錄（包括絕緣電阻、接地電阻測試記錄）、竣工報告。

　　3.8.3調試負責人必須由有資格的專業技術人員擔任。一般由生產廠工程師或生產廠委托的經過訓練的人員擔任。其資格審查由公安消防監督機構負責。

　　3.8.4調試前應按下列要求進行檢查：

　　3.8.5按設計要求查驗，設備規格、型號、備品、備件等。

　　3.8.6按施工及驗收規范的要求檢查系統的施工質量。對屬于施工中出現的問題，應會(huì )同有關單位協商解決，并有文字記錄。

　　3.8.7檢查檢驗系統線路的配線、接線、線路電阻、絕緣電阻，接地電阻、終端電阻、線號、接地、線的顏色等是否符合設計和規范要求，發現錯線、開路、短路等達不到要求的應及時處理，排除故障。

　　3.8.8消防系統應先分別對探測器、消防控制設備等逐個進行單機通電檢查試驗。單機檢查試驗合格，進行系統調試，報警控制器通電接人系統做火災報警自檢功能、消音、復位功能、故障報替功能、火災優先功能、報警記憶功能、電源自動轉換和備用電源的自動充電功能、備用電源的欠壓和過壓報警功能等功能檢查。在通電檢查中上述所有功能都必須符合條例國標的要求。

　　3.8.9按設計要求分別用主電源和備用電源供電，逐個逐項檢查試驗火災報警系統的各種控制功能和聯動功能，其控制功能和聯動功能應正常。

　　3.8.10檢查主電源：消防系統的主電源和備用電源，其容量應符合有關國家標準要求，備用電源連續充放電三次應正常，主電源、備用電源轉換應正常。

　　3.8.11系統控制功能調試后應用專用的加煙加溫等試驗器，應分別對各類探測器逐個試驗，動作無誤后可投人運行。

　　3.8.12對于其它報警設備也要逐個試驗無誤后投人運行。

　　3.8.13按系統調試程序進行系統功能自檢。系統調試完全正常后，應連續無故障運行120h，寫出調試開通報告，進行驗收工作。

　　3.9系統驗收程序

　　3.9.1消防系統安裝調試完成后，由施工單位、調試單位對工程質量、調試質量、施工資料進行預檢，同時進行質量評定，發現質量問題應及時解決處理，直至達到符合設計和規范要求為止。

　　3.9.2預檢全部合格后，施工單位、調試單位應請建設單位、設計、監理等單位，對工程進行竣工驗收檢查，無誤后辦理竣工驗收單。

　　3.9.3建設單位或施工單位請建筑消防設施技術檢測單位進行檢測，‘由該單位提交檢測報告。

　　3.9.4以上工作全部完成后，由建設單位向公安消防監督機構提交驗收申請報告，并提供下列文件和資料：

　　3.9.5建設過程中消防部門的消防審核文件、備忘錄及其落實情況。

　　3.9.6施工單位、設備廠家的資質證書和產品的檢測證書。

　　3.9.7施工記錄（隱蔽工程驗收、設計變更洽商、絕緣搖測記錄、接地電阻記錄、主要材質證明、合格證等。

　　3.10調試報告。

　　3.10.1建設單位組織施工單位、設計單位、監理等單位辦理的竣工驗收單。

　　3.10.2檢測單位提出的檢測報告。

　　3.10.3系統竣工圖、系統竣工表。

　　3.10.4管理、維護人員登記表。

　　3.10.5消防工程經公安消防監督機構對施工質量復驗和對消防設備功能抽驗，全部合格后，發給建設單位《建筑工程消防設施驗收合格證書》，建設單位可投入使用，進入系統的運行階段。

　　4 質量標準

　　4.1按照設計要求和施工規范正確安裝各類型的探測器，保證其正確工作。

　　5 成品保護

　　5.1柜（盤）除采用防塵和防潮等措施外，最好及時將房門上鎖，以防止設備損壞和丟失。

　　5.2安裝探測器時應注意保持墻體的整潔。

　　5.3探測器、聯運設備應有防破壞、防拆卸等功能。

　　6 應注意的質量問題

　　6.1安裝應牢固，如有不合格現象應及時修理好。

　　6.2導線壓接松動，反圈，絕緣電阻值低；應重新將壓接不牢的導線壓牢固，反圈的應按順時針?lè )较蛘{整過來，絕緣電阻值低于標準值的應找出原因，否則不準投入使用。

　　6.3壓接導線時，應認真搖測各回路的絕緣電阻，如造成調試困難時，應拆開壓接導線重新進行復核，直到準確無誤為止。

　　6.4探測器被灰漿活動污染：應將其清理干凈。

　　6.5運行中出現誤報：應檢查接地電阻值是否符合要求、是否有虛接現象，直到調試正常為止。

　　7 安全環保措施

　　7.1.火災自動報警系統的安裝、調式必須由專業安裝公司（處）或經過培訓考核合格的安裝隊伍完成。應按有關部門批準的設計，配合土建施工及消防設施的安裝同步進行。

　　7.2火災自動報警系統中的傳輸信號線宜穿入管內或封閉式。

　　8 質量記錄

　　8.1絕緣電阻測試記錄

　　8.2接地電阻測試記錄

　　8.3調試報告

　　8.4系統運行記錄
