?。ǘ╀摻畹男阅?/p>

　　1．抗拉性能

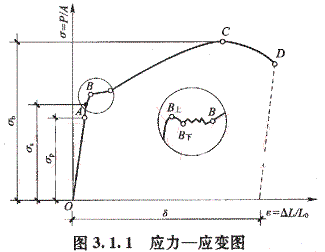

　　抗拉性能是鋼筋的最主要性能，因為鋼筋在大多數情況下是作為抗拉材料來(lái)使用的。表征抗拉性能的技術(shù)指標主要是屈服點(diǎn)（也叫屈服強度）、抗拉強度（全稱(chēng)抗拉極限強度）和伸長(cháng)率。低碳鋼（軟鋼）受拉的應力一應變圖能夠較好地解釋這些重要的技術(shù)指標，見(jiàn)圖3．1．1.

　?。?）屈服點(diǎn)。在彈性階段OA段，此時(shí)如卸去拉力，試件能恢復原狀，此階段的變形為彈性變形，應力與應變成正比，具比值即為鋼材的彈性模量。與A點(diǎn)對應的應力稱(chēng)為彈性極限（σp）當對試件的拉伸進(jìn)入塑性變形的屈服階段AB時(shí)，應力的增長(cháng)滯后于應變的增加，屈服下限B下所對應的應力稱(chēng)為屈服強度或屈服點(diǎn)，記做σs.設計時(shí)一般以σs作為強度取值的依據。對屈服現象不明顯的鋼，規定以0．2％殘余變形時(shí)的應力σ0．2作為屈服強度。

　?。?）抗拉強度。從圖3.1.1中BC曲線(xiàn)逐步上升可以看出：試件在屈服階段以后，其抵抗塑性變形的能力又重新提高，稱(chēng)為強化階段。對應于最高點(diǎn)C的應力稱(chēng)為抗拉強度，用σb表示。

　　設計中抗拉強度雖然不能利用，但屈強比σs/σb能反映鋼材的利用率和結構安全可靠程度。屈強比愈小，反映鋼材受力超過(guò)屈服點(diǎn)工作時(shí)的可靠性愈大，因而結構的安全性愈高。但屈服強比太小，則反映鋼材不能有效地被利用。

　?。?）伸長(cháng)率。圖3.1.1中當曲線(xiàn)到達C點(diǎn)后，試件薄弱處急劇縮小，塑性變形迅速增加，產(chǎn)生“頸縮現象”而斷裂。試件拉斷后，量出拉斷后標距部分的長(cháng)度±1，即可按下式計算伸長(cháng)率δ。

　　伸長(cháng)率表征了鋼材的塑性變形能力。伸K率的大小與標距長(cháng)度有關(guān)。塑性變形在標距內的分布是不均勻的，頸縮處的伸長(cháng)較大，離頸縮部位越遠變形越小。因此原標距與試件的直徑之比愈大，頸縮處伸長(cháng)值在整個(gè)伸長(cháng)值中的比重愈小，計算伸長(cháng)率愈小。通常以δ5和δ10分別表示Lo＝5do和Lo＝10do（do為試件直徑）時(shí)的伸長(cháng)率。對同一種鋼材，δ5應大于δ10.
