五、土釘支護施工

　　土釘支護，國外稱“soil nailing”，是新興的擋土支護技術，最先用于隧道及治理滑坡，20世紀90年代在基礎深基坑支護中應用。

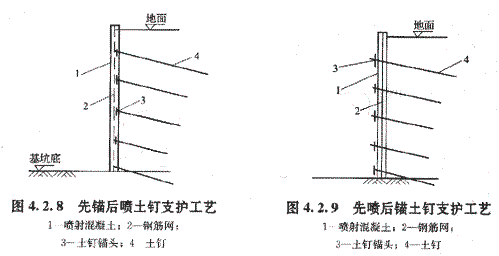

　　土釘支護工藝，可以先錨后噴（圖4.2.8），也可以先噴后錨（圖4.2.9）噴射混凝土在高壓空氣作用下，高速?lài)娤驀娒?，在噴層與土層間產生嵌固效應，從而改善了邊坡的受力條件，有效地保證邊坡穩定；土釘深固于土體內部，主動支護土體，并與土體共同作用，有效地提高周?chē)恋膹姸?，使土體加固變?yōu)橹ёo結構的一部分，從而使原來的被動支護變?yōu)橹鲃?dòng)支護；鋼筋網能調整噴層與錨桿應力分布，增大支護體系的柔性與整體性。

　　土釘支護的施工工藝流程是：按設計要求開挖工作面，修正邊坡；噴射第一層混凝土；安設土釘（包括鉆孔、插筋、注漿、墊板等）；綁扎鋼筋網、留搭接筋、噴射第二層混凝土；丌挖第二層土方，按此循環，直到坑底標高。

　　土釘施工機具可采用螺旋鉆、神擊鉆、地質鉆、洛陽鏟等。其施工要點是：按設計圖的縱向、橫向尺寸與水平面夾角進行鉆孔施工；鋼筋要平直、除銹、除油；注漿材料用水泥漿或水泥砂漿，水泥砂漿配合比為1：1～1：2（重量比），水灰比宜為0.4～0.45；注漿管插到距孔底250～500mm，為保證注漿飽滿，在孔口設止漿塞；土釘應設定定位器，以保證鋼筋的保護層厚度。

　　土釘支擴適用于水位低的地區，或能保證降水到基坑面以下；土層為黏土、砂土和粉土；基坑深度一般在15m左右。
