第一部分項目設計實施指導思想

　　一、CCTV系統集成商的選擇

　　1、應有集成化系統中的一項或幾項產品、或系統中大多項數產品的直接代理；

　　2、不但具備供貨能力、施工資質，而且具備培訓、開發維護等技術支持能力；

　　3、具備豐富的工程經驗、較好的工程業績。在正式施工前，具備實施方案的各子系統及其集成模擬安裝、測試及演示手段，保證具備各子系統以及系統集成的技術實力，做到業主放心；

　　4、擁有CCTV系統產品的專家，具備一定的科技實力，具有技術領先性，能掌握技術前沿的硬件、軟件，保證系統的升級換代能力。

　　5、具備現場各類機電設備的調試指導能力，保證弱電、強電系統的統一配合開通。

　　6、具備獨立測試、集成系統的能力，保證系統的具體技術參數和總體質量。

　　7、系統集成商首先要熟悉各子系統產品，這種熟悉不能紙上談兵，應該有實際的工程經驗，能真正了解技術細節。從而能正確提出信息集成所需要的各項工作任務。

　　該項目是一項十分龐大的綜合性系統工程，需要相應的技術專家對眾多產品作評估和把握，需要一套行之有效的技術管理和施工管理的作業方法，在這樣的工程中，實際的現場經驗具有頭等重要的意義，相信您不能將一項投資達數百萬元以上的工程當作實驗讓沒有經驗的人去做。

　　同時，系統集成商能面對現場的需要解決各種各樣的實際應用問題，去滿足綜合管理方面的需要。應傾注全力向業主提供一套完整、全面的、最佳的整體解決方案，是對系統集成商的基本尺度和要求，而不應只關注于推銷某種弱電產品，只有這樣作為弱電系統總承包者，他的做法才會(huì )客觀和公正，他才能得到眾多供貨廠家的支持，也才會(huì )得到業主的信賴和委托。

　　總之，可以這樣說，業主的資金加上一個優秀的弱電總包商采是一個成功的智能建筑集成化系統的保證。

　　二、弱電系統產品的選擇

　　1、注重產品供應商的技術服務、工程服務和售后服務的素質和能力。

　　2、確認產品本身的先進性和成熟性，是否采用當今正在發展的、主流的技術，是否可靠成熟等等。

　　3、一定要確保所選產品是真正開放的系統，即具有和外部世界交換數據的能力。這一點對系統集成來說有決定性的意義。

　　4、在系統集成工程開展時，作為系統集成商應負全面的責任，他們應將已經掌握的各種接口資料，向業主，設計院和建設者提出客觀的參考意見。他們應向所有子系統供貨商提出系統集成方案關于實現數據通訊的技術要求，由各子系統供貨商承擔責任，提供關于通訊接口的技術資料。他們應和各子系統供貨商建立融洽的合作關系，因為集成系統和各子系統通訊接口的設計、技術開發和調試完成，取決于各子系統的本身的正常開通及現場數據地址的組織和編程，這種合作關系是極為重要的。

　　三、項目集成技術在業主管理中的思想體現

　　采用先進的概念、技術和方法，注意結構、設備、工具的相對成熟，既反映當今的最先進技術水平，又能保證系統功能在未來若干年內占主導地位。同時，面向實際應用、注重實效，堅持實用、經濟的設計實施指導思想，充分考慮到保護系統投資的長期效應、及隨著技術進步系統功能不斷擴展的需求，以最先進、科學的方法和最經濟、合理的投資，保證系統據具備高標準的開放性、擴展性，實現系統將來的擴展和維護，從而有效保護業主的初期投資。

　　堅持高起點，充分利用目前最先進成熟的系統設備及集成技術，總體優化，穩步推進，保證系統在未來一定時期內的先進性；并適應當代信息技術迅猛發展的要求，全面考慮功能擴容性、技術升級性，以獲取最大經濟效益及社會(huì )效益。

　　系統建成后，最后一個環節———管理階段才剛開始，管理不是傳統的管理，而是綜合管理，只有最終實現數字化和科學化的綜合管理，才能實現系統建設的最終目的，即高效利用系統內部可見或不可見資源，提高競爭生存力。

　　第二部分總體設計原則

　　一、先進性

　　現代信息技術的發展，是現代科學技術發展中最活躍的領域，新產品、新技術層出不窮。每一個新技術的出現都對我們的工作方式產生極大的影響，對我們工作效率的提高起到極大的推動作用。因此本系統必須采用最先進的技術和設備，這一方面反映了系統所具有的先進水平，又使得系統具有強大的發展潛力。同時，由于本系統是一項實際使用的工程，因此其技術和設備又必須是相對成熟的。所以，在投資費用許可的情況下應當充分利用現代最新技術、最可靠的成果，以使該系統在盡可能長的時間內與社會(huì )發展相適應。從長期的觀點看，這也是最節省經費的。

　　二、可靠性

　　必須考慮采用成熟的技術與產品。在設備選型和系統的設計中各方面都盡量減少故障的發生。

　　三、可維護性

　　我們認為可維護性是當今應用系統成功與否的很重要的因素。這里的可維護性包含二層含義：易于故障的排除；日常管理操作簡便。

　　四、安全性

　　隨著科學技術的高速發展和社會(huì )進步，各種違法犯罪分子、境外敵對分子的作案手段也不斷翻新，因此，對系統安全的考慮，應當足夠重視。如果不采取有效措施，系統的安全將會(huì )受到損害。因此，必須采取多種手段防止各種形式與途徑的非法破壞。

　　五、整體性

　　系統的整體性，涉及到方方面面，對于本系統這樣的工程必須對這些因素統籌考慮，以構成一個有機的防盜報警監控系統。

　　六、應用性

　　設計本系統，應首先考慮能滿足功能要求和實際應用的需要。

　　七、開放性

　　為保證各供應商產品的協同運行，同時考慮到投資者的長遠利益本系統必須是開放系統，并結合相關的國際標準或工業標準執行。

　　八、可擴充性

　　本系統考慮今后發展的需要，因而必須具有在系統產品系列。容量與處理能力等方面的擴充與換代的可能，這種擴充不僅充分保護了原有投資，而且具有較高的綜合性能價格比。

　　九、規范性

　　由于本系統是一個綜合性系統，在系統設計和建設初期應著手參考各方面的標準與規范，并且應遵從該規范各項技術規定，并做好系統的標準化設計與管理工作。

　　第三部分總體設計依據/指標

　　一、依據

　　甲方提供的酒店安防系統設計圖紙

　　甲方提供的酒店建筑平面圖

　　GA/T75-94《安全防范工程程序與要求》

　　GA/T74-2000安全防范系統通用圖形符號

　　GB50198-94民用閉路電視監視系統工程技術規范

　　GBJ/16-83建筑電氣設計技術規程

　　GB/T50314-2000智能建筑設計標準

　　JGJ/T16-92民用建筑電氣設計標準

　　EIA/TIA—568A國際綜合布線標準

　　滬公技防（2002）004號硬盤錄象機通用技術條件（試行）

　　《上海市社會(huì )公共安全技術防范管理辦法》[上海市人民政府令第93號]

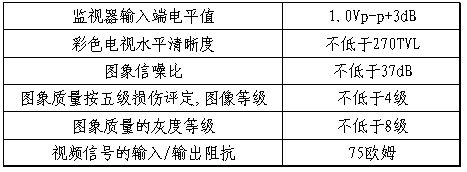

　　二、指標

　　硬盤錄象機、顯示器、實時監視器彩色電視水平清晰度≥240TVL

　　錄象回放≥220TVL

　　第四部分總體設計方案

　　一、概述

　　現根據甲方有關圖紙資料及上海市公安局技防辦之要求，對甲方設計安裝閉路電視監控系統。它使物業管理人員通過本系統可以實時直觀的掌握現場情況和記錄事件，及時發現并避免可能發生的突發事件，并通過硬盤錄像設備進行記錄取證。為購物中心的安全與管理提供保障。我公司根據技防規范及規定，精心為甲方設計了此套電視監控方案。

　　電視監控系統是用現代化科學技術來建設完善的安全防范體系，是一種主要以預防和監視為主的內部封閉型監控管理網絡(luò )，它可在規定范圍內通過有線方式傳輸各種圖像信號，實行遠距離監控，及時發現并處理問題。我們對甲方的主要出入口、主要通道、收銀、商場區域等重要部位設置攝像機監控系統。使電視監控系統在靜音運行的同時快速捕獲目標，便于保安人員能直接掌握現場情況，及時發現避免發生突發性的惡性事件。

　　目前，閉路電視監控系統已在現代化樓宇內被廣泛使用。在安防工作中取得良好的社會(huì )效果。結合甲方實際使用情況，我們對閉路電視監控系統作出如下設計：

　　二、系統組成

　　系統前端攝像機主要由彩色半球攝像機、黑白半球攝象機以及有云臺的彩色一體化攝像機組成，系統終端通過硬盤錄像機實現圖像的處理、記錄以及對云臺的控制。

　　系統前端設置彩色半球攝像機14臺、黑白半球攝象機7臺以及彩色一體化攝象機6臺用于圖象的捕捉，終端設置1臺16路、1臺12路實時硬盤錄像機用于圖象數據的處理、存儲，2臺19寸純平顯示器用于畫面的單畫面、多畫面顯示，所有監控畫面通過硬盤作單畫面、群組切換、自動巡視用。并配置一臺視頻矩陣將視頻輸出到電視墻顯示。系統配置的彩色攝像機采用半球罩安裝，考慮了逆光現象，并要求甲方保證夜間工作時滿足攝像機的基本照度。

　　三、傳輸及布線系統（現場攝像系統到控制中心）

　�。ㄒ唬�、傳輸系統的最佳選擇

　　良好的視頻傳輸設計是CCTV監控系統中非常重要的一部分。

　　如果一套建設好的系統選用的都是能夠產生或處理高質量畫面的數字攝像機、鏡頭、監視器、數字錄像機，但是沒有良好的傳輸系統，最終在監視器上看到的圖像將無法令人滿意。根據“木桶法則”，最終的圖像質量將取決于整個系統中最差的一環；而這最差的一環往往就是傳輸系統。系統的設計人員和安裝人員必須根據實際需要選擇合適的傳輸方式、高質量的傳輸線纜和設備、并按專業標準進行安裝，才能達到理想的傳輸效果。

　　系統的傳輸方案一般是由工程商確定的，但很多工程商的知識面可能不夠寬，可能會(huì )缺乏一些設計和優化系統所需的常識；這樣的工程商能完成什么樣的傳輸系統呢？結果可想而知：傳輸系統成了整個系統中最薄弱的一環，使整個系統的性能指標受到嚴重影響，攝像機、鏡頭、監視器和錄像機的優秀性能無法得到充分的發揮。視頻信號一般采用直接調制技術、以基帶頻率（約8MHz帶寬）的形式傳輸，最常用的傳輸介質是同軸電纜。同軸電纜是專門設計用來傳輸視頻信號的，其頻率損失、圖像失真、圖像衰減的幅度都非常小。隨著時代的發展，人們對CCTV監控系統可靠性及工作效能的要求越來越高

　�。ǘ�）、傳輸線纜的最佳選擇

　　安全防范系統的傳輸線纜選型，根據系統各部分的不同功能要求分別采用不同規格的線纜。

　　前端攝像機的視頻信號的傳輸，采用監控專用的SYV-75歐姆系列同軸電纜。常用型號為SYV-75-5；距離較遠時，需采用SYV-75-7的同軸電纜。配置有電動云臺、電動鏡頭的攝像裝置，需在現場安裝遙控解碼器�，F場解碼器與控制中心的視頻矩陣切換主機之間的傳輸線纜，采用2芯屏蔽通信電纜（RVVP）或3類雙絞線UTP，每芯截面積為0.3m㎡～0.5m㎡.

　　防盜報警及聲音監聽系統：

　　采用4芯屏蔽通信電纜（RVVP）或3類雙絞線UTP，每芯截面積為0.5m㎡.

　�。ㄈ�）、傳輸線纜的線管布置安裝

　　1.室內線管安裝

　　室內線路的布線設計和施工應以短捷和安全可靠為原則，并盡量減少與其它管線的交叉跨越，避開環境條件惡劣的場所，以便于施工維護。施工時要遵守下列規定。

　　1）。線纜保護管

　　傳輸線路采用絕緣導線時，應采取穿金屬管、硬質塑料管、半硬質塑料管或封閉式線槽保護方式布線，優選PVC電線管。

　　報警線路應采取穿PVC電線管/金屬管保護，并宜暗敷在非燃燒體結構或吊頂里，其保護層厚度不應小于3cm.當必須明敷時，應在金屬管上采取防火保護措施，一般應采用壁厚大于25mm的硅酸鈣筒或石棉、玻璃纖維保護筒。

　　布線使用的非金屬管材、線槽及其附件采用不燃或阻燃材料制成。

　　敷設在多塵或潮濕場所的電線保護管，管口和管子連接處，均應作密封處理（加橡膠墊等）。

　　當管子長度每超過45m無彎曲、每超過30m有一個彎曲、每超過20m有2個彎曲、每超過12m有3個彎曲時，應在便于接線處裝設接線盒。

　　在吊頂敷設各類管路和線槽時，應采用單獨的卡具吊裝或用支撐物固定。線槽的直線段每間隔1.0m～1.5m設置吊點或支點。在線槽接頭處、距接線盒0.2m處、線槽走向改變或轉角處等部位也應設置吊點或支點。

　　建筑物內橫向布放的暗管管徑不宜大于G25，天棚里或墻內水平、垂直敷設管路的管徑不宜大于G40.穿線管的彎曲半徑，穿放線纜時不小于線纜外徑的10倍，在穿放普通導線時不小于導線外徑的6倍。

　　2）。線纜走線

　　弱電線路的電纜管道/豎井最好與強電電纜的管道/豎井分別設置，如受條件限制必須合用時，弱電和強電線路應分別布置在管道/豎井兩側。兩者間距離應在30cm以上。

　　管內或線槽的穿線，要求在穿線前管內無鐵屑及毛刺，切斷口應銼平，管口應刮光。

　　導線在管內或線槽內不應有接頭或扭結，導線的接頭，應在接線盒內焊接或用端子連接。

　　傳輸線路采用耐壓不低250V的銅芯絕緣多股電線，穿管絕緣導線或電纜的總截面積不應超過管內截面積的40%.敷設于封閉或線槽內的絕緣導線或電纜的總截面積不應大于線槽的凈截面積的50%.

　　不同系統、不同電壓等級、不同電流類別的線路，不應穿在同一管內或線槽的同一槽孔內。而系統中探測信號傳輸線、圖象、聲音復核傳輸線，不得與照明線/電力線同線槽、同出線盒、同連接箱安裝。

　　墻壁電纜的敷設，沿室外墻面宜采用吊掛方式；室內墻面宜采用卡子方式。墻壁電纜沿墻角轉彎時，應在墻角處設轉角墻擔。電纜卡子的間距在水平路徑上宜為0.6m，在垂直路徑上宜為1m.

　　導線敷設后，應對每個回路的導線用500V的兆歐表測量絕緣電阻，其對地絕緣電阻值不應小20兆歐。防盜探測器傳輸線路應選用不同顏色的絕緣導線，同一工程中相同線路的絕緣導線顏色應一致，接線端子應有標號。

　　2、室外線管敷設

　　室外電纜或光纜線路的敷設有管道、直埋、架空和隧道纜線等途徑，室外電纜線路的路徑選擇應以現有地形、地貌、建筑設施為依據，并按以下原則確定：

　�。�1）線路應避開易使電纜受機械或化學損傷的路段，減少與其它管線等障礙物的交叉。

　�。�2）線路應短直，安全穩定，施工維修方便。

　�。�3）直埋電纜的埋深不得小于0.8m，并應埋在凍土層以下。緊靠電纜處應用沙或細土覆蓋，其厚度應大于0.1m，且上壓一層磚石保護。通過交通要道時，應穿鋼管保護。電纜應采用具有鎧裝的直埋電纜，非直埋式電纜不得作直接埋地敷設。轉彎地段的電纜，地面上應有電纜標示。

　�。�4）管道電纜或直埋電纜在引出地面時，均應采用鋼管保護。鋼管伸出地面不宜小2.5m；埋入地下宜為0.3m～0.5m.

　　四、前端（現場）攝像系統

　�。ㄒ唬�、前端攝像系統安裝位置

　　根據現場場景狀況及監控范圍，進行合理設備配置。根據大樓樓群內部結構、環境布局狀況及安全監控管理需要，并考慮到與現場環境配合安裝，系統設計安裝如下：

　　內部區域：

　　由于此處為人員流動集中區域，考慮到單位形象問題，以及寬敞的區域場景，故選擇全方位球型彩色一體化攝像機進行監視。所選愛譜一體化攝像機APG-22XP采用第三代數字信號處理技術，具備反應快捷的自動光圈功能，超級寬動態背光補償、人工智能白平衡、動態移動檢測功能使影象更清晰，以及對焦快速精確的變焦跟蹤、一次自動聚焦、連續自動聚焦功能。配球型外罩，質地均勻，圖像不畸變。全方位的數字球型旋轉云臺可以將商場寬敞的區域場景全部監控到，遇有可疑人物或事件，還可快速調整變焦鏡頭攝像機視角，近看遠觀，一目了然。一體化球機漂亮的外觀具備一定的裝飾效果，球形機隱蔽的特點不容易使一般人發現。

　　收銀臺：

　　監控范圍較小，再考慮到收銀臺也是關鍵部位，故采用1套全方位球型彩色一體化攝像機進行監視即可滿足現場監控，其具有較低的照度要求使其在光線較暗的場合仍可提供清晰的影像。

　　出入口、樓道口：

　　監控范圍較小，故采用愛譜彩色半球攝像裝置即可滿足現場監控。小巧的外觀能起到一定的隱蔽作用。

　�。ǘ�）、前端攝像系統選型

　　對監控系統的前端攝像裝置來說，設備選型最關鍵的是要選用久經市場考驗的、具備高度穩定可靠性能的器材。AIPU公司為著名的專業CCTV安防器材生產/供應商，擁有產品生產、市場銷售、工程安裝應用、技術支持及售前售后服務的完整體系。主要用戶涉及全球金融系統、大廈、星級酒店、郵政、交通、政府、航空、工業、電力、公安系統等領域。

　　由于圖像監控系統要求具備預防火災監視功能，看到火災情況，能夠自動啟動消防噴淋系統，所以攝像機需采用高靈敏度、高清晰度的攝像機；故本方案各種攝像裝置全部采用AIPU公司的攝像機。

　　轉動攝像裝置（彩色一體化攝象機）主要采用AIPU的彩色一體化攝象機APG-22XP.

　　五、AIPUCCTV安防系統典型用戶

　�。ㄒ唬�、國外部分客戶名單

　　�。ǘ�）、國內主要客戶名單

　　第五部分 系統功能技術指標

　　一、前端攝象機

　　1、AIPU1/3“彩色半球攝像機

　　型號：APG-216

　　使用地點：出入口、樓道口、等處（14套）

　　1/3“CONYSuperCCD

　　最低照度：0.8Lux/F1.2

　　分辯率：420線

　　供電方式：直流12V

　　2、AIPU彩色一體攝像機

　　型號：APG-22XP

　　使用地點：內部各區域（6套）

　　1/4英寸SUPERHADCCD

　　水平清晰度：480線

　　最低照度：彩色0.2LuX/黑白0.02LuX

　　鏡頭：22倍光學變焦，10倍電子變焦

　　二、圖像處理、紀錄、顯示系統

　�。ㄒ唬�、概述

　　早期的實時視頻紀錄系統一般使用卷到卷的錄像帶作為存貯介質。因為需要經常更換磁帶卷，這種系統可靠性能差，容易損壞磁帶。實時彩色盒式磁帶錄像機（VCR，以下簡稱錄像機或盒式機）問世后，用戶在取放磁帶時才不必在接觸到磁帶本身。使用方便可靠。是一種強有力的圖像紀錄手段。增加報警觸發錄像和實滯錄像功能后，這種設備開始變得越發使用了。不少監控系統都是在無人職守的狀態下長時間運行的，系統錄下的視頻圖形經常被用作逮捕和指控入侵者（包括小偷）的證據；因此，CCTV畫面的錄制和保存已經變得越來越重要。CCTV系統使用時滯錄像的主要原因時希望一盒磁帶能夠使用盡可能長的時間，而不必頻繁的更換盒帶，但它的意義并不在于省錢，而在于其使用上的方便性：如果我們不想派人照看錄像機，這種技術使得我們不必老跑回來?yè)Q錄像帶，從而提高了我們的工作效率。同樣適用一盤錄像帶，時滯錄像機可錄制的節目時間是常規錄像機的幾倍甚至幾百倍；在無人職守的系統中，磁帶也不會(huì )那么容易用完。

　　在畫面質量方面，錄像機的指標一直不高，因此成了CCTV系統中最為薄弱的一環。在紀錄和回放高清晰度的電視畫面時，磁帶錄像機無法滿足高清晰度方面的需求。與SVHS帶和HI-8帶配用的新型錄像機，在保持VHS和8mm帶的基本格式的同時，大大提高了所錄圖像的畫質和清晰度。使用新的錄像格式和高清晰度的氧化鐵磁帶，現在我們可以得到400TVL的水平清晰度。這種清晰度可以用來做面部識別，也可以滿足較重要的安全系統的需要。在標準的VHS制式中，亮度信息占用的頻帶為3.4到4.4兆赫；S-VHS將它的范圍寬展為5.4到7.0兆赫。為提高圖像顏色的純度，我們將色度信號從亮度信號中分離出來，也防止出現顏色交叉或點干擾現象。這樣一來，重影、多重輪廓、畫面滾動等現象也會(huì )大大減少。分離后的色度信號（C）和亮度信號（Y）必須通過Y/C電纜傳送到S-VHS或Hi-8制式的高清晰度監視器上。

　　近年來，視頻錄像技術的發展主要集中在錄像機和攝錄機的體積，制式，錄像時間等方面。但是，在決定最終視頻錄像的質量方面，磁帶同樣起著十分重要的作用。錄像帶廠家一直在研究如何提高視音頻節目的質量。在待機上涂敷改良型的磁記錄材料，可以使圖形的質量得到顯著提高；即使經過長時間使用和多次回放后，圖像也不會(huì )模糊。在安全系統中，很重要的一個工作就是選擇合適的高質量錄像帶，使它的特性可以很好地與系統中的錄像設備相匹配。

　　有些磁帶錄像機可以通過內置的RS-232接口與計算機通訊，已接受計算機的控制。錄像機也可以通過這個端口反過來給計算機傳送數據。因為RS-232接口可以實現雙向數據傳輸，帶有這種接口的實滯錄像機最適合在大型安全系統中使用，這樣，中心計算機就可以對錄像機進行集中控制，并可借助錄像機的轉回信號了解他們的工作狀態。對于大型的集成式安全系統，這一功能尤其重要——大型系統頭緒繁多，要求嚴苛，如夠沒有這種功能，操作人員就可能需要花大量的時間去照顧那些錄像機。既然錄像機與計算機之間是通過RS-232接口通訊的，我們就可以用電話線或無線收發器來連接這兩者。這樣，計算機就成了一個遠程指揮所，可以對錄像機的各種功能進行遙控；切換到實時模式，選擇延時比，停止，回放，錄像，倒帶，快進，搜索，暫停，步進等。無論操作者在中央控制室，馬路對面的辦公室，還是在行使的汽車中，都可以在彈指之間實現對錄像機的控制。

　　硬盤錄像：使用實時或時滯錄像機，我們可以在錄像帶上順序紀錄幾秒或幾十個小時的視頻信息。每盤錄像帶總計可以存貯成千上萬幅圖像，磁帶錄像系統有一個固有的缺點：當我們想再磁帶上尋找某幀圖像時，我們需要花相當長的時間才能找到；錄像帶顯然無法適用于快速檢索系統。好在現在我們已經有了高速視頻圖像存取系統。這種圖像存取系統使用的是隨機讀寫式的磁盤，而不再使用順序讀寫式磁帶。使用這種系統，我們可以快速的檢索和定位某幀圖像或某段圖像，整個過程可能只需要幾分之一秒到幾秒。在實際應用中，有報警發生時，對應的攝像機畫面會(huì )馬上被記錄下來；幾秒鐘之后，這些圖像又被讀出、打印，供遠處的監視器察看。自這類應用中，所有任務都需要在數秒間完成。磁盤和光盤紀錄系統可以很好的完成這一任務。用于存儲視頻圖像的硬盤與計算機上的硬磁盤沒有任何區別。硬盤錄像機在錄像時是逐幀紀錄的，這一點看起來與磁帶錄像機有點類似；但硬盤錄像機能夠實現高速度的圖像讀寫，這是磁帶錄像機無法做到的。硬盤錄像的格式共有兩種：一種直接采用計算機技術，在硬盤上存貯的是數字式的視頻文件；另一種在硬盤上保存的是模擬的圖像信息。

　　在計算機里面安裝一塊視頻輸入卡，在運行配套的軟件，就可以將視頻信號轉換成數字信號，在編碼后貯存到計算機的硬盤上。在模擬式硬盤錄像機系統中。使用2.1G的硬盤可以存貯多達25萬個畫面，調用一幅畫面只需要0.05秒。存貯同樣多的視頻圖像，模擬式錄像系統所需要的硬盤空間僅為數字式錄像系統所需空間的五分之一。模擬式硬盤錄像系統就是使用模擬磁信號將視頻信號紀錄到硬盤上的。這種硬盤每1/60秒轉動一圈，因此每個磁道正好存貯一場畫面，每1/30秒可以存貯一個完整的幀。

　　作為備份的一種形勢，硬盤錄像系統中的圖像可以轉錄到標準磁帶錄像機上�？梢匀�部轉錄，也可以轉錄一部分。硬盤錄像系統中的任何圖像都可以使用視頻打印機打印出來。

　　數字式硬盤錄像：與模擬式硬盤錄像相比，這種技術需要多用5到10倍的貯存空間，圖像讀寫時間也相應的增加5到10倍。但是隨著計算機技術和互聯網信息技術的飛速發展，數字式硬盤錄像技術與計算機系統、網絡(luò )系統相融合的時代就要來臨啦。

　�。ǘ�）、圖像處理、錄像設備選型及技術指標

　　就記錄和顯示方式，在本次方案的設計中可以說是從多處著手。報警部分配有報警打印機；視頻部分配有數字硬盤錄像機。以下我就數字硬盤錄像機進行以下簡單介紹。

　　目前市場上的數字硬盤錄像機大體可分為兩種，即：嵌入式數字硬盤錄像機和pc式數字硬盤錄像機。前者造價較高，且實時性較差，但穩定性要較后者略好一些；隨著后者的穩定性的不斷提高，再加上具有實時性和低價位的優勢，在市場上站的份額越來越多。因此，在此次方案中，我們推薦一款性能價格較好的國產數字硬盤錄像機。

　　方案配置中可實現24小時實時錄像，至少可保存7天的圖像記錄。如采用視頻移動檢測功能錄像或其它的錄像方式，可存儲更長時間。

　　以下對其主要性能進行一下簡單介紹：

　　16路數字硬盤錄像機

　　主要功能：

　　H.264壓縮格式

　　1/4/9/16/32/36路實時預覽顯示、錄像、回放

　　適合實時與非實時任意組合的需要

　　強大的廣域網功能

　　具備局域網、廣域網的強大功能，可實現一對多、多對多的網絡(luò )互傳、監視、錄像等功能，實現遠程監看、廣播報警、操作簡便。

　　支持遠程1-16路監看

　　支持遠程錄像、遠程時間表錄像

　　支持遠程調閱所有主機錄像資料及信息

　　支持遠程關機、設置

　　支持遠和撤布防

　　支持遠程云臺操作、預置點，遠程預置及調用

　　支持LAN、WAN、DDN、PSTN、ISDN、ADSL、Internet

　　雙重水印技術，徹底防止原始圖象被篡改

　　硬盤、磁帶機等多種備份方式

　　實時動態偵測，聯動錄像，報警聯動

　　云臺、鏡頭實時本地或遠程控制、云臺預置點設置

　　I/O控制，實現門禁、燈光等的實時開關

　　對煙感、門磁等外圍設備的動態實時數據管理

　　具備斷電報警，來電重啟、防死機功能

　　支持多層次立體電子地圖

　　支持電視墻及矩陣系統

　　自動鎖屏功能

　　主要技術參數

　　視頻參數

　　視頻輸入格式PALNTSC

　　視頻編碼格式H.264ASP硬壓縮

　　視頻分辨率768*576像素（高分辨率模式）

　　352*288像素（一般分辨率）

　　顯示幀數16路全實時400幀/秒

　　錄像幀數16路全實時400幀/秒

　　報警參數

　　報警輸入32路（可擴展）

　　報警輸出8路（可擴展）

　　視頻報警多路軟件可設

　　手動報警有

　　煙感報警有

　　紅外報警有

　　報警接入類型標準（1-2KΩ）

　　綜合參數

　　硬盤占用率80-300M/小時/路（帶聲音）

　　網絡(luò )級聯支持多級網絡(luò )級聯形成一個大型錄像監視網

　　網絡(luò )控制方式TCP/IP

　　DDN

　　ISDN（綜合業務數字網）

　　PSTN（公共電話網絡(luò )）

　　與同類產品比較

　　輕松支持網絡(luò )錄像；支持多路同時錄像；分控實時錄像。

　　第六部分供電電源及UPS電源系統

　　一、CCTV安全監控設備的供電電源

　　CCTV安全監控設備的電源分交流電和直流電兩大類。

　　多數CCTV安全監控系統都使用220V交流電或24V交流電。當用電設備距離供電電源較遠時，則最好使用220V-24V的變壓器將電壓降低后，再送到前端監控用電設備那里。

　　在CCTV監控設備的供電系統中，后備電源也是很重要的一個部分。當主電源發生故障或電壓不足時，后備電源可以使設備保持正常的工作狀態。不間斷電源（UPS）是最常用的后備電源。系統中通常還配有浪涌保護器或功率調節裝置（powerconditioning），以防止CCTV設備受外來電氣噪聲的影響。

　　安全監控系統的電源、后備電源、穩壓器電源這些詞聽起來可能不那么激動人心，好象也不那么重要，但如果安全調設備的電源出現故障，后果卻一定會(huì )是非常嚴重的。如果沒有電源，不論多么先進的安全系統，都無異于零。因此，在安裝CCTV安全系統時，絕對有必要確定哪些設備是系統運行的關鍵，以及在主電源出現故障時，應當如何給這些設備提供后備電源。

　　出于安全考慮，不少CCTV系統會(huì )采用以24V交流電源供電的設備，24V交流電不會(huì )引發任何電擊事故。

　　不論是使用220V還是使用24V的交流電，都必須考慮電源到設備這段距離所產生的壓降。

　　二、CCTV安全監控設備的配電系統

　　選擇了正確的電源只不過是成功的一半。還有一件重要的事就是配電——這樣才能將電能輸送給現場的攝像機，云臺，切換器，監視器等設備。事實上，安全系統中的多數故障都是不合理的布線和接地造成的。在這類“先天不足”的系統中，設計方面的錯誤往往表現為視頻圖像中的噪聲和畸變。引起這些失真的原因有很多：

　　a）電壓尖峰和串入系統內部的其它干擾；

　　b）不同視頻信號之間的串擾；

　　c）交流電源線的噪聲（如交流哼聲）；

　　d）給負載提供的電壓極不穩定。

　　這些干擾所造成的視頻圖像失真，設備誤操作和各種古怪問題往往無規律可循，也不可預測，給尋找癥源和解決問題帶來很多困擾。

　　配電系統的主要作用是將主電源通過特定的電路徑分配給各臺安全設備。除了要滿足安全設備的電氣要求外，各類線纜還應符合工程所在地的防火規范和生產安全規范中的要求。電線和電纜的絕緣層，擊穿電壓等物理屬性應當能夠滿足系統的電壓，電流，功率和環境要求。為保障設備的正常工作。當安全設備單獨從主電源處取電時，導線的直徑應當夠粗，以防止電源和用電設備之間出現明顯的降壓。然而，如果有多臺設備同時從主電源處取電，而它們距電源的距離由各不相同的話，線徑的計算將會(huì )變得非常復雜。

　�。ㄒ唬�、配電技術

　　在多數安全系統中，不同設備都是以串連方式掛到主電源線上的。各臺設備在配電線上掛接的位置各不相同，因此它們得到的電壓也由微小的差異。距離主電源越遠，掛接點上的電壓越低。連接在最后一個掛接點上的設備得到的電壓最低。為使設備能夠可靠地工作，所有設備（包括配電線末端的設備）得到的電壓都不得低于其最低的額定電壓。更進一步地，即使是在外部電源出現電壓不足和斷電時，設備也應當有足夠的電壓維持其正常工作。之所以要給系統配備UPS，這是最主要最直接得的原因。在規模較大的CCTV系統中，安全設備是通過鏈式配電網供電的。在使用鏈式配電線時，地線電平差將會(huì )使視頻畫面中出現非常明顯的交擾條帶。情況更嚴重時，在將地線電平不同的設備相連接時，當時就會(huì )造成設備損壞或人身傷害。為解決這一問題，應盡量采用光纖傳送視頻和控制信號，或在系統中加裝隔離變壓器和光纖耦合對。給安全設備供電的第二種配線技術是徑向配電系統，又稱為“星型接法”在這種系統中，每臺設備都通過單獨的電源線與主電源相連由于不同設備與主電源之間的距離不同，各設備的工作電壓仍然有一定的差別。但這種差別可以通過選擇適當直徑的導線來縮小。這種技術可以消除再現的大功率設備產生的噪聲（噪聲會(huì )對較敏感的在線設備造成干擾）。但由于這種配電系統需要大量的導線，將其付諸時間還有一定困難。工程實踐中所采用的技術往往是上述兩種技術的折衷。一般地，我們會(huì )將耗電量較小的設備放到鏈式配電線上；對于耗電較多的設備，則采用徑向配電線路為它們單獨供電。

　�。ǘ�）、接地回路

　　良好的接地性能是配電系統很重要的一個方面。系統必須盡量避免在內部形成接地回路。只要對配電系統，地盤和電源的接地線進行徹底的分析，就可以確定優化配置的方案。多數電子設備的電路都是通過地盤上的一點或多點接地的。在設計系統時，必須使這些接地點與其它設備的接地點之間有良好的電氣連接，并最終連接到電源的地線（綠線）上。系統中有UPS或其它電壓調整設備，則應當將設備的地線與這些設備的底盤地線相連接。為保證使用中德安全，所有設備的地盤都應與設備的外殼連在一起；外殼則需要通過電源線中的地線（綠色）與電源的地相連。然而，接地點，設備機殼和信號回路又可能通過某些途徑相互連同，這是我們所不希望的。我們稱這類回路為接地回路。接地回路所流經的導體具有一定的電阻，電感和電容，它們組合起來就形成了交叉耦合阻抗（CROSSCOUPLINGIMPEDANCE）；因此，它們會(huì )把系統不需要的信號，噪聲和串擾帶到敏感的信號輸入電路中去。顯然，如果我們盡量采用較短和較粗的導線，接地回路的電阻和電感就可以減少到最低程度。同樣，在將多臺設備接地時，應盡量使用長度和號數相同的導線。為減少大功率機戒設備引起的電氣干擾，應當使用徑向配電系統給各設備供電。在單接地點設計中，不同設備與接地點之間的阻抗相同。這種設計有助于消彌不同設備之間的電勢差，減少交叉耦合干擾，阻止電擊。由于每臺設備都是通過獨立的導線與接地點相連的，設備之間具有阻抗的回路將不復存在。單一接地點可以避免使用多個接地點時經常出現的接地電流環。遠處傳來的信號應當通過光纖耦合器或隔離變壓器與系統相連。

　　三、CCTV安全監控設備的后備供電電源

　　在小型安全系統中，全套CCTV設備和計算機設備都可以配備后備電源（在造價合理的前提下）。在大中型系統中，通常很難證明所有CCTV和安全設備都需要后備電源。這是，我們必須根據某件設備在整個系統和安全計劃中的戰略?xún)r(jià)值，確定是否應為其提供后備電源。在任何安全系統中，都有一些關鍵性的攝像機，監視器，錄像機等，即使發生斷電或出現電壓不足等情況，這些設備也必須能夠持續穩定地工作。另外一些設備，雖然安全系統中起著很重要的作用，但斷電一段時間，也不會(huì )導致重大安全事故或財產損失。關鍵設備可能包括區域重要入口處的出入空控制裝置和識別裝置，對單位正常運轉或財產保護起決定性作用的室內攝像機，以及觀察和錄制相關場景所不可缺少的監視和記錄設備。

　　電源干擾包括任何由電源引起的，或發生在電源線上的畸變，干擾或中斷，其表現形式主要有微妙故障，電壓突變，浪涌，尖峰，電壓不足，交擾和其它電器噪聲電壓劇烈而頻繁的變化使電源線內的電流以同樣的頻率脈動。功率既然是電壓和電流的乘積，當然也會(huì )以同樣的頻率上下起伏。供電公司送出的電流波形為爭弦波。如果供電公司的設備工作正常，輸電線也未受到外部干擾，則電源插座處輸出的電流波形也應該是完美的正弦波。在現實世界里，這種情況是不可能出現的。世界各個國家，各個供電公司的供電標準互不相同。使用220伏交流電的國家，電壓的波動范圍則為200伏到250伏。大多數電子設備的設計都要求他們使用理想的正線波電源。為滿足系統中數以萬計的使用電設備的需要，應當對供電公司送來的電流的波幅合頻率進行調節。然而，風暴、重型機械以及各種電子設備同時也會(huì )給電力網帶來干擾，并引起電壓畸變。

　　浪涌：浪涌指的是電壓幅度的短時上升。這種干擾是由大功率電機或其它設備突然關閉引起的。大功率設備停止工作時，供電網中的電流負荷下降，導致供電電壓上升。

　　電壓尖峰：雷電擊中電力線或其附近的地面時，巨大的破壞性脈沖會(huì )在瞬間沖入相連的電器設備內部，將設備擊成一堆廢鐵。這種電壓尖峰只支持短短的幾毫秒時間（1毫秒=1/1000秒），但其電壓卻可高達數千伏。風暴引起的電壓尖峰每年都會(huì )破壞大量的電器設備。唯一現實的做法是采用高質量的電力線保護系統。

　　電壓突降：電壓突降指的是電壓幅度的短時下降。電壓突降通常是附近電器負載的突然增加引起的。啟動大功率的電器馬達，電冰箱等設備都可能引起電壓突降。電壓突降持續的時間越長，越容易給安全系統帶來問題。

　　電壓不足：在用電高峰時間，如夏天，供電公司的發電能力可能無法滿足客戶的需要，這是他們就可能有意的將電壓降低15個百分點。這種電壓不足的情況可能會(huì )持續幾個小時到幾天。電壓不足相當于長時間的電壓突降，給設備造成的影響也就為類似。電壓不足可能會(huì )導致各種各樣的異常和故障。唯一的辦法就是配用能夠將電壓提升到正常值的穩壓設備。

　　斷電：電源系統可能產生的最大問題是斷電。斷電的危險性在于它常常是無法預知的。計算機系統或視頻系統正在嗡嗡運行的時候，所有設備都猝不及防的失聲，所有數據都被丟失，最好的辦法就是在停電發生的剎那間給系統提供在線的后備電源。

　　電器噪聲：在電氣系統里，我們最不想聽到的聲音就是電源縣噪聲。閃電，無線電發射機，焊接設備，電氣切換設備，直流電機內部接觸不良的電刷，開關電源等都會(huì )產生電氣噪聲。這些噪聲源工作時，會(huì )給原本平滑的正弦電壓曲線添加許多尖銳的高頻率的量變。電氣噪聲能夠穿過多種噪聲抑制電路（過濾器，浪涌保護器等），進入設備內部的電子零件中。由于多數新型電路只能承受很小的高頻電壓變化幅度，因此雜音隨時都有可能中斷電路的正常運作，并造成嚴重的后果。噪聲所引發的故障在外部往往只表現為電腦的異常出錯和誤操作。要先真正徹底的解決這類問題，最好的辦法就是在電力線輸入端加裝過濾設備。

　　由于上述六種破壞性因素可能會(huì )嚴重影響設備的運行，計算機，通訊設備，視頻設備等敏感電子設備都不應該直接接駁市電。給這些設備供應的交流電應當事先經過穩壓器和濾波器。這樣，不論在什么情況下（包括突然斷電時），設備都可以得到持續，平穩的交流電。很明顯，供電公司所供的電不夠完美。為了避免受他們的影響，越來越多的工程師和設計師開始使用UPS（不間斷電源），多數UPS的輸出功率都不超過1千瓦，持續供電時間從幾分鐘到幾小時，有長有短；但很明顯，都只適用于那些不需要持續供電的設備。大型系統應給使用那種容量在幾千瓦到幾百千瓦之間的UPS.UPS可根據其輸出功率的大小分為幾類。一般可設置為持續工作狀態或待命狀態。連續工作型UPS也稱為在線型UPS.供電公司的交流電源不停的給UPS種的蓄電池充電，蓄電池中的直流電經過一種稱作“靜態逆變器”的設備轉換成交流電后供給用電設備。

　　1、傳統型UPS

　　雙轉換技術是最早應用于UPS系統的變換技術，直到現在，這種技術的應用仍然相當普遍。大型整流器和充電系統將外部輸入的交流電轉換成直流電，貯存在電池組中。電池組的電能接著傳給直流——交流逆變器。逆變起將直流電轉換成交流電，提供給電子設備。系統中還有一個靜態或手動旁路開關，當UPS出現故障時，這個開關可以將外部電源直接駁傳給負載。

　　雖然這種UPS可以很好地避免各類電源變數，尤其是斷電和嚴重壓降給設備造成損壞，但它也不是完全無可挑剔。至少它很容易出現故障。這就是在系統中設計旁路開關的原因。另外，這類系統的效率較低。有時，它輸出的能量只能達到出入能量的60%.損失的能量都轉換成了熱量。這樣一來，還要為系統配置較大功率的空調。另外，大量系統工作時產生的噪聲較大，不能放在工作環境內。采用遙控方式的話，監控機房與UPS機房之間的電纜費用又是一筆不小的開支。

　　2、線路調節型UPS系統

　　由于鐵共振UPS系統的產生，UPS的設計于1983年取得重大突破。這種系統可以連續對電源線上的電流進行調節，不論設備是由外部電源供電還是有內部電池組供電時都是如此。這就馬上解決了UPS的許多問題。前面講過的雙轉換技術迅速為恒亞鐵共振變壓器和輸電線感應電路所取代。在正常工作狀態下，如果外來電源較為穩定，UPS變壓器既會(huì )對外來電流進行處理，清除掉電流中伴隨的電壓尖峰，電壓突降，浪涌，噪聲雜音，細微降壓等。外部電源出現故障時，電源線故障探測電路可以探知電源故障，并在變壓器輸出電壓明顯下降之前將用電設備切換給直流—交流逆變器。運行中的安全設備無法覺察到這一變化，——供電電源從外部電源轉換成了電池。由于傳送給設備的電流沒有中斷，UPS就起到了“不間斷供電”的作用。由于不再采用雙轉化技術，系統的轉換效率提升到了90%.逆變器只需要在電池供電期間工作，而不是持續工作，這樣，系統的可靠性也大大提高了。UPS中（持續）的電壓調解工作由鐵共振變壓器附帶完成，因此不再需要單獨的電源濾波器和調節器。第二代鐵共振變壓器UPS的設計更加簡單，可靠性更強，體積更小，更安靜，造價更低，也不再需要專門的空調系統。從表面上看，UPS系統好像是給安全系統的預算增加了額外的開支，但實際上，它卻節省了運作成本，并以較高的性?xún)r(jià)比一舉解決了計算機和CCTV安全系統的后備電源問題。貝爾實驗室，IBM，IEEE（電氣和電子工程師協會(huì )）過去十年間的研究表明，影響計算機和視頻設備的電力問題又87%是由電壓不足或斷電引起的。由于95%的計算機故障都是由交流電引起的，因此，防治安全設備和計算機遭受干擾是一件很有意義的事。同樣，既然有48%的軟件問題都是由交流電引起的，在安全系統中采取保護措施顯然是一種審慎和精明的決策。

　　后備電源和電源調節裝置是任何CCTV安全系統都不能忽略的有機組織部分。對任何具有戰略?xún)r(jià)值的設備而言，裝設UPS都是一個可行的精明的決定。經過適當過濾和調節的電源可以節約我們的時間和金錢，并提高系統的安全度。不良配電和接地回路等問題不能用那些太表面的方法來解決，那些方法雖然可能是“捷徑”，但效果不穩定，而且會(huì )導致其它慢性癥候。對系統中的所有用電設備及其對配電系統產生的影響進行深入檢查，比任何“頭痛醫頭，腳痛醫腳”的故障處理辦法都更有效。敏感電子設備內的噪聲干擾主要是接地不當和電源信號線屏蔽不良引起的。出現接地問題的根源在于系統的設計師常常忘記了每個接地導體本身具有電阻，電感和電容這一規律。不僅如此，當接地導體之間形成所謂的“接地回路”時，它們就會(huì )產生檢拾，傳導和遞送各類高低頻干擾信號。

　　四、供電系統電源解決方案

　　隨著智能建筑智能化的不斷提高，對供電系統的電源質量的要求亦不斷提高，尤其是建筑中的互聯網數據中心（ＩＤＣ）、互聯網數據交換中心（ＩＳＸ）、航管控制中心、金融結算中心、電廠中央控制系統等關鍵用戶，他們的設備要求能得到365×24小時的高可靠性的電源供應。為確保智能大廈得到高可靠電源供應，我們在ＰＯＷＥＲＷＡＲＥUPS系統中引入由“市電電源＋威爾遜柴油發電機組”所組成雙總線輸入供電系統。另外選用高可靠的意大利依米康機房專用空調，保證機房處于恒溫恒濕的新風狀態，確保ＰＯＷＥＲＷＡＲＥUPS、蓄電池及其它重要設備安全穩定的運行。

　　獨立UPS單機

　　概述

　　機房采用美國山特UPS主機一臺（容量6ｋＶＡ左右，備用時間4ｈ～8ｈ，如采用威爾遜油機時備用時間更改為1ｈ左右），承擔機房?jì)戎饕�設備的供電；機房外設備。

　　UPS配置如下：

　�。�1）UPS主機：UPS1臺；

　�。�2）備用電池：沈陽松下系列12Ｖ100ＡＨ電池（備用6ｈ左右）

　�。�3）電池柜、電池連線，每臺UPS配1套。

　�。�4）機房配UPS輸出分電箱

　　UPS工作介紹

　　UPS單機的工作原理如下：市電正常時，市電經整流器與逆變器通路給負載供電；當市電中斷后或整流器系統出現故障時，電池與逆變器通路給負載供電；逆變器系統出現故障時，由靜態開關系統組成的旁路負責給負載供電。

　　UPS安裝場地要求

　　1.系統配電方案

　　供電、配電系統基本要求：

　　輸入電源：?jiǎn)温罚�雙路）進電三相五線制

　　額定輸入電壓：AC380V50Hz

　　輸出電源：三相五線制AC380V50Hz（零線截面積最好為火線截面積的兩倍）

　　容量要求見“第一部分市電與油機容量的確定”

　　2.場地要求

　�。�1）工作環境溫度：

　　0℃～40℃（不包括電池柜）

　　15℃～25℃（包括電池柜）

　�。�2）相對濕度�]

　�。�95％（無結露情況，20℃時）

　　戶內使用

　　設備應放置在無振動，垂直傾斜度不超過5°的場所。

　　設備應放置在無陽光直接照射且通風良好的場所。

　　周?chē)�空氣介質中沒有易燃易爆氣體及沒有可以破壞金屬及絕緣的腐蝕氣體和沒有導電塵埃的場所。

　　UPS應定位放置在遠離熱源和水源的場所。

　　為保證UPS的操作維護，UPS正面留出不小于800ｍｍ的通道。

　　UPS頂端與屋頂天花板的距離應大于800ｍｍ。

　　第七部分施工組織與服務

　　在本次安防系統工程項目實施中，我公司的主要任務是：

　　1、系統工藝深化設計；

　　2、按照設計配置系統設備；

　　3、系統設備的安裝、調試；

　　4、準備完整的技術竣工資料、參加驗收；

　　5、負責系統的保修及操作人員的技術培訓。

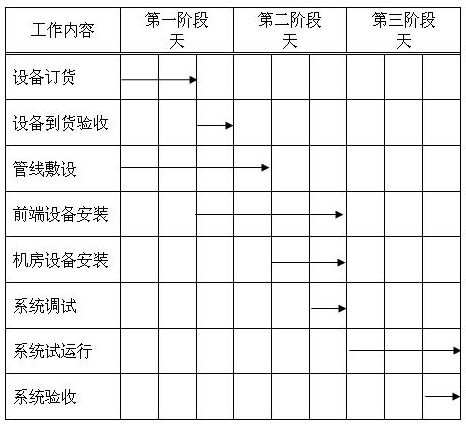

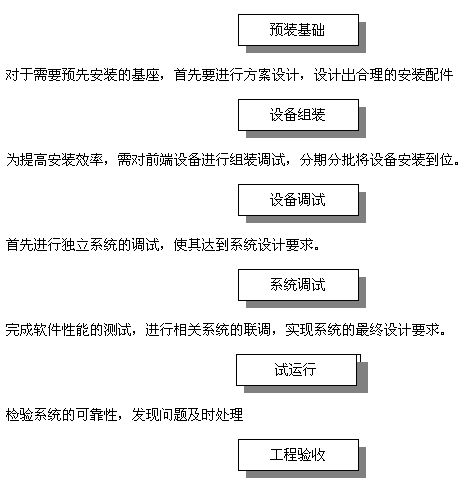

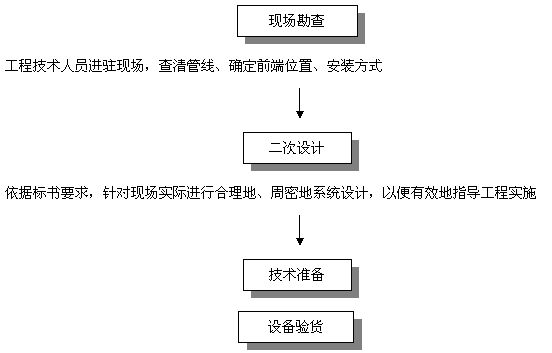

　　一、工程實施各個階段的組織和管理措施

　�。ㄒ唬�、實施階段的劃分

　　根據設計任務的要求，我們將工程的實施過程按以下八個階段劃分：

　　1、工程項目的準備階段；

　　2、工程項目的設計、方案確定階段；

　　3、工程項目的設備訂貨、到貨階段；

　　4、工程項目的設備安裝階段；

　　5、工程項目的調試、試運行階段；

　　6、工程項目的驗收階段；

　　7、工程項目的系統培訓階段；

　　8、工程項目的后期服務階段。

　�。ǘ�）、各階段協調、組織、管理措施

　　根據我公司多年從事安防等大型工程項目的豐富經驗，我們擬采取以下措施來保證工程自始至終順利實施：

　　1、做好充分的施工準備，檢查各項準備措施

　　如果我公司方案能被選中，我們將在合同簽訂后一周內組建好“甲方監控系統項目經理部”，并配備必要的技術人員和管理人員。在業主領導下，按照統一的布置和安排開展以下一些工作。

　�。�1）編制工程施工綜合進度表。

　�。�2）制定工程技術、質量、安全、消防、現場保衛、設備機具、材料、現場文明施工等一系列管理規章制度。

　�。�3）組織施工隊伍，進行進場前三級安全教育。包括安全、治安、防火、現場文明施工的教育；施工環境、工程范圍、施工特點的介紹；保證工期和質量目標的專題介紹等。

　�。�4）組織開展專業施工技術培訓。

　�。�5）組織專業技術人員熟悉圖紙資料，深入理解設計意圖、施工要點，完成設計交底和圖紙會(huì )審，綜合勘察施工現場。

　�。�6）準備各種施工用的國家標準、施工規范及各種施工記錄、報表。

　�。�7）準備各種必備的施工資質、證書及合同書。

　�。�8）按照現場總平面布置圖組織施工隊伍、施工機具及首批施工材料進場。

　�。�9）編制好施工組織設計或施工方案，送業主、總包單位和監理審批。

　　2、配合主管及使用單位，深化系統設計

　　在投標文件中，系統的初步設計已經完成。我公司在此基礎上，將本著“技術成熟、手段先進、操作可靠、經濟合理”的原則，在設備配置時，進行詳細的施工圖優化設計和施工組織設計。

　　根據施工圖編制詳細的施工組織設計或施工技術方案，其中包括施工組織機構、施工布置和施工方法、質量、安全、進度計劃及控制措施、施工設備材料計劃、資金計劃等內容。

　�。ㄈ�）、制訂和貫徹技術標準和技術規程

　　1）技術標準和技術規程是標準化的重要內容，在工程項目建設中，正確制訂和貫徹執行技術標準和技術規程，是建立正常施工技術秩序，實現高質量、高速度、高工效、高標準和增產節約、安全生產的重要前提，是工程項目施工的準則和技術管理上的法規。

　　因此，我們在工程的技術管理中首先制訂和選用相關國際通用標準和我國現行的技術標準及技術規程，作為對規劃設計的準則，作為對工程質量、檢驗方法和質量評定的技術依據；作為對系統在施工過程、操作方法、設備和工具的使用，施工安全技術要求等方面所作的技術規定。

　　2）為了在施工過程中貫徹好技術標準和技術規程，我們做到：

　　第一、組織全體管理人員和施工技術人員認真學習，熟悉和掌握相關的各種技術標準和技術規程的內容、要求，自覺按照技術標準和技術規程辦事。

　　第二、加強技術監督和技術紀律，嚴肅認真地貫徹和執行技術標準和技術規程。在每一道施工工序上，對每一種原材料、設備選用上，都必須按統一的技術標準和技術規程進行嚴格監督和檢驗，發現違犯行為必須立即制止和糾正。

　　第三、對技術標準和技術規范進行分解和具體化，從原材料到最后成品都要做出具體的要求，并落實到每個技術管理人員身上，易于執行。

　　3）我們在系統設計和施工中選用的國際通用和我國現行標準和規程如下：

　　《民用建筑電氣設計規范》JGJ/T16-92

　　《通用用電設備配電設計規范》GB50055-93

　　《供配電系統設計規范》GB50052-95

　　《安全防范工程程序與要求》GA/T75-94

　　《電器裝置安裝工程施工及驗收規范》GB50524~50259-96

　　《建筑電氣安裝工程質量檢驗評定標準》GBJ303-88

　　國家和行業現行的有關設計、施工與驗收規范、標準

　�。ㄋ模�、建立健全技術管理制度

　　監控系統工程是一項專業技術性很強的工程項目，為了自始至終的貫徹業主提出的精心施工的實施原則，把工程項目的技術管理工作列為施工管理的重點，進行科學地組織，有條不紊地開展，保證本工程項目整體技術水平要求高的目標的實現。建立健全嚴格的技術管理制度是非常必要的，它也是工程建設項目的一項重要的基礎工作，主要應該建立的制度有：

　　1）設計交底與圖紙會(huì )審制度；

　　2）施工組織設計管理制度；

　　3）施工日記制度；

　　4）技術交底制度；

　　5）技術復核制度；

　　6）材料、設備質量檢驗制度；

　　7）測量、計量、試驗管理制度；

　　8）工程驗收制度；

　　9）技術檔案管理制度；

　　10）科研、革新、新材料、新產品、新工藝推廣、使用管理制度；

　　11）技術情報與信息管理制度；

　　12）技術培訓管理制度；

　　13）技術管理考核制度：

　　14）向工程的負責部門做書面報告和報表（包括月工程質量、月進度報表及工程事故、質量事故、安全事故快報等）：

　�。ㄎ澹�、實行程序化、標準化、規范化管理

　　為了在施工全過程中使各項工作有章可循，有據可查，按一定的程序進行，忙而不亂，忙而不漏。并將各項工作落到實處，講求效果，因此，實行程序化、標準化、規范化的管理非常必要。

　　1）程序化：

　　按照技術管理工作的一般程序，編制施工全過程技術管理工作流程使管理工作始終按規律，按程序辦事，是工程順利實施的重要步驟。

　　2）標準化：

　　就是根據施工技術管理制度的規定，明確各項管理工作具體標準、內容和要求，其核心是將各項管理制度貫徹落實到技術管理的各項任務中去。例如：

　�。�1）圖紙會(huì )審：

　　圖紙會(huì )審是一項極其嚴肅和重要的技術工作。認真做好圖紙會(huì )審，對于熟悉和掌握圖紙內容，發現差錯和遺漏，提出對不便于施工的設計內容進行更正等，保證施工順利進行有重要作用。

　　圖紙會(huì )審的要點：主要有設計計算和采用處理方法是否符合實際，對安全施工有無影響，各專業之間有無矛盾；圖紙說明是否齊全、清楚、有無矛盾；研究設計中提出的新技術、新材料設備使用的可能性和必要性等等。會(huì )審作記錄，列入工程檔案。

　　在施工中發現圖紙有差錯或與實際不符，以及提出的合理化建議等，嚴格執行設計變更簽證制度。凡設計變更須經工程建設單位，設計單位，施工單位三方同意，方可進行。

　�。�2）施工日記：

　　施工日記是工程項目整個施工階段有關施工技術方面的記錄，從工程開始由施工單位的技術主管人員進行記錄，直到竣工。記錄的內容一般有：

　　工程開竣工日期及主要分部分項工程施工起止日，技術資料供應情況；

　　因設計與實際不符，由設計單位現場解決問題和修改施工圖記錄；

　　重要工程的質量要求和施工方法；

　　在緊急情況下施工單位采取的特殊措施；

　　工程項目質量、安全、事故等情況及處理的記錄；

　　有關領導和部門對工程所作生產、技術方面的決定、建議等；氣候、氣溫、停電、停水、停工待料等記錄。

　�。�3）技術交底制度：

　　技術交底工作，是為了使參與施工的技術人員和工人明了所擔負的工程項目的特點，技術要求、施工等，做到心中有數，以利于施工。技術交底工作分級進行、分級管理。一般以口頭交底；重要的項目應作文字交底。技術交底制度主要由施工單位制訂，監理和集成承包商進行督促檢查，文字技術交底資料竣工時匯總入竣工資料，列入工程檔案。

　�。�4）技術復核：

　　在施工過程中，對重要的或影響工程全面的技術工作或項目、措施、重點部位等，必須加強復核工作，避免發生重大差錯。技術復核工作在施工各主要階段都應安排進行，這也是業主技術管理部門和監理以及集成承包商的一項重要工作。各分包施工單位也應建立并執行。復核主要依據圖紙、標準和規定等。

　�。�5）材料、設備檢驗：

　　安裝施工用材料、設備質量的優劣，直接影響工程的質量。因此，施工單位要建立材料、設備檢驗制度，嚴把質量關。檢驗主要依據定貨合同和設計要求。

　　凡用于施工的材料、設備，必須有供應商提供的合格證明文件或出廠合格證，并須作開箱檢驗。必要時，可抽查送檢或復驗提供合格證書。作為入檔資料。

　�。�6）工程自檢和驗收：

　　工程自檢和驗收是檢查評定工程質量的重要一環。在工程項目施工過程中，除按有關質量標準抽檢外，還應對隱蔽工程，分項工程和竣工交驗工程進行驗收。驗收分分項、分子系統預驗收和分項分系統的正式驗收（初驗）、竣工驗收�？⒐を炇諘r(shí)業主、設計單位、監理工程師都應參加，驗收記錄應由參加方辦理簽證，列入工程檔案。

　　在驗收前，施工單位要按設計和圖紙、施工規范的要求，先對報驗項目進行自檢自驗。

　�。�7）技術檔案：

　　建立工程技術檔案是為了系統地積累施工技術經濟資料，保證各項工程合理使用，并為維護、改造、擴建等提供依據。因此技術管理部門從工程項目立項開始就建立工程檔案、匯集、整理有關資料，直到工程竣工。

　　工程建設項目的技術檔案資料有三部分：

　　第一部分：設計資料者：

　　工程項目設計任務書

　　工程項目方案設計

　　工程項目初步設計

　　工程項目施工設計及設計文明、主要材料表等資料。

　　第二部分，施工管理資料有：

　　竣工工程項目一覽表。（竣工工程名稱、位置、面積、結構、層次及附有設備裝置等。）

　　圖紙會(huì )審記錄，設計變更核定書；

　　材料、設備的質量合格證明；

　　隱蔽工程驗收記錄；

　　工程質量事故發生及處理記錄；

　　必要的檢驗、試驗記錄；

　　設備或系統調整試運轉記錄；

　　未完工程的中間交工驗收記錄；

　　由施工單位和設計單位提出的設備或系統使用注意事項文件：

　　其它有關該工程項目的技術文件。

　　第三部分：與該工程項目有關的其它技術文件、資料、圖片等。

　　3）規范化：

　　按照我們制訂和采用的國際規范、標準和規章制度實施施工，使技術管理工作有據可依，有章可循，避免隨意性或企業行為、個人行為給施工造成的影響或損失。

　　二、工程質量保證措施

　　工程項目建設必須貫徹“百年大計、質量第一”的方針，因此工程項目管理中質量管理是一個重要的組織部分。而質量又與施工技術管理工作密不可分，因此也必須在施工技術管理中質量的各種因素，使工程質量始終處于穩定的控制狀態，起到事前預防，事后把關的作用，從而實現創(chuàng )優良工程目標。在工程實施過程中，我們將做到：

　�。�1）認真貫徹執行國家《建筑法》，《建筑電氣安裝工程質量檢驗評定標準》等政策法規和甲方保衛部對本工程項目的質量要求，以及我公司根據ISO9002質量保證體系制定的實施全面質量管理的《質量手冊》和《程序文件》作為該項工程質量法律保證。

　�。�2）項目經理對工程項目的質量全面負責，并設置以總工程師為首的專項質量管理人員，分管質量管理工作，做好各項保證工程質量的技術措施。

　�。�3）對工程項目的全過程，嚴格按照本工程制訂和采用的國家有關的“技術標準、技術規范”進行控制、管理、施工和檢驗。

　�。�4）加強質量意識的教育，樹立“質量第一”的觀念。從施工隊伍的選擇，操作人員的上崗，都應把質量保證，崗前技術培訓放在首位抓好，抓落實，不合格者不能選用或上崗。

　�。�5）嚴把設計、圖紙會(huì )審關。把設計缺陷，圖紙的失誤降低到零，以?xún)?yōu)質的設計保證工程的優質。并在各工序施工前做好技術交流。

　�。�6）嚴把施工組織設計和施工技術措施、施工方案審批關。建立層層審閱簽字制度，不按規定的程序審批簽字，施工單位不得安排施工。

　�。�7）實行技術復核、隱蔽工程驗收制度。管理人員編制工程項目復核計劃，明確復核項目?jì)热�、復核人員、復核方法、復核時間等

　�。ㄒ唬�、保證安全生產的技術措施

　　安全生產對工程項目建設來說是一個十分重要的管理內容，只有安全生產上去了，才能抓好進度，提高質量。因此工程項目施工過程中安全管理網絡(luò )是否完善，安全生產的制度是否健全、安全保證技術措施是否得力，直接關系到施工安全和企業的形象。從安全保證的措施方面，我們采取如下幾點：

　　1、建立安全管理網絡(luò )：

　　安全管理網絡(luò )應該項目總承包施工單位牽頭，各專業施工單位、各分包單位共同組成，齊抓共管。各單位應設置專職安全員、將安全管理的責任落實到人，實行“四全”即全員、全過程、全方位、全天候的動態管理，保證安全生產的順利進行。

　　2、建立健全安全管理制度：

　　在施工現場統一建立安全生產管理制度，所有現場施工單位、施工人員都必須嚴格執行。這些制度包括：

　　1）安全生產責任制；

　　2）新工人上崗前的安全教育制度；

　　3）施工組織設計中安全技術措施的技術負責人審批制度；

　　4）施工中分部分項工程的安全技術交底制度；

　　5）特種作業持證上崗規定；

　　6）定期安全檢查的制度；

　　7）懸掛安全標志牌和佩戴標記的規定；]

　　8）工傷安全和事故報告及處理規定；

　　9）施工現場安全用電的規定；

　　10）施工現場防火及安全保衛規定。

　　3、加強安全檢查工作：

　　安全檢查是發現不安全行為、消除事故隱患的重要方法。要認真執行安全檢查制度，采取定期、不定期、突擊性、特殊性檢查的多種形式堅持作業前、作業中、作業后的全過程檢查。并且抓好檢查后的整改工作。使不安全因素及時排除。

　　4、落實安全保證措施：

　�。�1）做好保護措施。加強成品保護意識，避免因人為、二次搬運過程、安裝等外界因素對成品設備造成的損傷。

　�。�2）施工用電和現場照明：要求現場用電要符合有關規定，并有可靠接地或漏電保護。電源線要絕緣良好，架設符合要求。施工現場如設置臨時照明設施，照明燈具安裝要符合有關要求。

　�。�3）防火安全：施工現場嚴禁吸煙。建立防火制度，分級管理，重點部位需要放滅火器材。

　�。ǘ�）、系統驗收

　　系統驗收前必須首先進行系統自驗，合格后方進行預驗和總驗。驗收前要編制好竣工交驗大綱，在業主的組織下，邀請設計單位，監理單位及有關部門參加，施工單位應做好交驗準備，提供下列資料：

　�。�1）設計文件和相關的技術標準；

　�。�2）系統的驗收規范和標準；

　�。�3）系統的評估辦法；

　�。�4）施工圖紙、竣工圖紙及施工中各類設計變更單、施工洽商單；

　�。�5）各種施工記錄，包括管線敷設記錄、設備安裝調試記錄、試運行記錄等；

　�。�6）各類設備資料，包括產品說明書、用戶操作手冊、保修單等；

　�。�7）各種管理資料，包括公司資質證明、開工報告、竣工報告等。

　　然后按竣工交驗程序，分別對系統功能、施工質量、竣工資料等項目進行檢查和驗收。具體驗收內容為：

　　安裝設備的數量、型號、規格；

　　完整的竣工、驗收資料一式四份；

　　設備安裝、調試的特殊性；

　　備品和備件；

　　系統功能和技術指標；

　　操作和維護手冊；

　　系統質量；

　　最后做出評價意見，完成竣工交驗工作。對交驗中提出的問題，應由施工單位限期整改。

　�。ㄈ�）、建立檢修維護制度

　　系統通過驗收后，轉入運行保障期和質量保證期，為確保系統長期處于正常運行狀態，除正確操作、合理使用外，還需建立檢修維護制度。堅持經常性的維護，保證電子設備清潔、干燥、除塵、防潮、防靜電。堅持定期或及時的故障維修，保證系統正常、可靠、持續的運行。具體檢修、維修制度可由我們協助業主建立和協同執行。

　　第八部分施工組織計劃

　　一、工程施工進度表（從設備訂貨到系統驗收共用55個工作日）

　　二、施工機械需要量計劃表

　　三、投入勞動力需要量計劃表

　　第九部分工藝流程（施工工藝流程圖）

　　對所選用的設備器材，對每一個技術方案都要進行必要的現場試驗，使設備的選型配置達到最佳效果，提前對系統軟件進行編程設計，及時處理可能出現的問題。

　　安裝前對購進設備進行檢驗、測試，發現問題及時通知場上退貨

　　按照現場情況，編制出合理的敷設方案，做到不漏敷、不錯敷，保證敷設質量，在給定的時間內將線纜準確地敷設到位，并進行線路校驗

　　第十部分技術培訓及服務

　　我公司通過ISO9001質量體系認證。

　　一、技術培訓

　　一個好的系統要能夠正常運行，保持較長時間的無故障可靠運行，除了優質的設備選型、優良的施工質量保證外，還需要一批技術熟練的操作、維護和管理人員的支持。特別是當今弱電系統的高新技術產品日新月異，發展飛速，不經過專業性的培訓，已很難掌握和熟練地操作使用和維護這些產品和系統。因此，對系統操作人員進行針對性的技術培訓是非常必要的。同時，考慮到人員素質不同，其專業知識接受能力快慢不同，為了系統建成后，能夠正常操作使用，在此做了一個詳細的人員培訓計劃。

　�。ㄒ唬�、培訓標準

　　我公司建有完整的用戶培訓體系，可根據用戶的需求、針對不同的項目、不同的系統、不同的對象，采取不同的培訓方式和不同的內容進行培訓。

　　通常采用的比較切實可行的方式有兩種：一是現場崗位培訓；二是到設備制造廠（國內外）或轉移培訓班，講座班等的培訓。根據工程需要，我們將采取以現場崗位培訓為主的形式，對使用人員進行操作培訓和對系統進行保障人員進行技術與系統維護培訓。另外我們還可對系統的管理人員和有關領導進行專業技術知識方面的培訓，達到包教包會(huì )的程度。

　　培訓的內容：對操作日用人員以系統的結構，基本功能、操作要領、運行管理及易產生的故障的原因及排除方法等內容為主；對進行維護人員進行基本功能、系統測試和調試方法、常見故障診斷及排除，日常維護保養方法等內容為主；對系統管理人員則以系統的基本原理與構造、基本功能、軟硬件設備配置、運行、管理與維護的基本知識為主進行。

　�。ǘ�）、培訓計劃

　　對用戶的技術培訓，我們通過編制詳細的材料，報經業主審批認可后組織實施。一般情況，我們擬采取分階段結合施工進行。

　　其一，在設備選型訂貨或加工制造開始，對一些業主認為必要的設備系統，應派部分管理技術人員，維護檢修人員參加設備驗收和調試；

　　其二，在系統設備進入安裝階段，管理人員和維護人員應參加施工單位的安裝、調試、測試等施工過程，熟悉線路、設備安裝特點、調試方法等。再結合后期進行的專題理論培訓，達到熟悉情況，適應工作需要的程度；

　　其三，在進入系統調試階段，除管理、維護人員外，還要求操作使用人員也參加進來，了解系統運行、操作原理、調測試方法、交驗測試的正常技術參數、指標等。此時還要安排一定時間，進行按培訓計劃和教材的內容進行較為全面的理論知識培訓，與現場操作相結合；

　　其四，調試和理論培訓結束后，進入系統試運行階段，重點是對操作使用人員的上崗操作技能培訓。直到一個操作人員完全熟練地掌握，能獨立工作為止。

　�。ㄈ�）、培訓內容

　　1）整個培訓內容，我們將編制和整理一些資料，形成教材，做到參加培訓的人員人手一冊。為提高培訓效果，在培訓后我們將進行理論和實際操作技能的測試，驗證培訓效果。

　　2）根據業主的需要，如若對系統中較復雜的主要關鍵設備或系統，需要培訓高級的、全面的技術人員，我們可負責聯系或組織到制造廠進行專業化培訓。

　　3）為保證系統長期正常運行，合理的定期的開展維護檢修，把故障現象排除在萌芽狀態。如若業主需要，我們還可協助編寫系統的操作規程和檢修維護保養規程，用于指導和規范各類人員的工作界面和行為。

　　二、維修服務及售后技術支持

　　工程驗收通過之日進入運行階段起，我公司將保證滿足系統運行和維護管理的需要，提供全面的技術支持和售后服務。

　�。ㄒ唬�、售后服務機構

　　我公司在北京及全國主要城市都設有常駐機構，專門負責各地區我們所做的監控系統工程的維修服務和技術支持。北京現有人員六十二名，其中高級工程師，工程師等專業技術人員占70%，公司成立以來，我們已完成國家要害部門、北京市重點單位的大型安全性和特殊性，每年三百六十五天，每天24個小時從不間斷，隨叫隨到。經過了多年實際工作考驗，我們已培養了一支經驗豐富，作風嚴謹，服務周到的強大的后期維護負責人給予應答，24小時全天候電話技術支持，需工程技術人員到達現場時，無地區差異實現24小時到達，排除系統故障。由于我公司在北京公司內設有備品備件倉庫，需要更換的零備件，都可以及時更換，從而保證了系統能夠長期、穩定、不間斷運行。

　�。ǘ�）、技術支持

　　本公司自成立以來，在10年時間里，已完成了近百個大型安防系統工程建設項目，依托公司強大的技術實力，從系統設計、設備選型、工程后期服務，為業主提供一條龍服務，取得了交好的業績。

　　我們實行“優質服務、終身維護”的質量承諾，使建設、使用單位在規劃設計、工程管理、營運使用、費用控制、后期服務等方面感受到了全方位、全過程服務。我們也從中積累了大量技術資料和安裝、調試和后期技術支持的經驗。同時也培養和鍛煉出了一支經驗豐富、技術嫻熟的專業隊伍，具備了為用戶提供優質、高效、及時服務的條件。因此，我們承諾：不僅在本期規劃設計階段、施工實施階段和交驗后勤部運行階段，乃至延伸到整個遠期規劃實施階段，我們都可為業主提供全方位的技術支持，隨時愿為業主提供設計修改、補充及優化、硬件更新、軟件升級、系統開發、擴展和增容的技術支持。

　�。ㄈ�）、后期服務

　　凡是我公司承擔的項目，均實行終身的后期服務。我公司可與業主在工程合同中明確需要提供后期服務的條款，由我公司進行長期的追蹤服務，解除業主的后顧之憂。

　　后期服務的形式通常有合同有效期內的無償服務和工程合同結束后的后續有償服務兩種。

　　后期服務形式：合同有效期形式

　　合同有效期服務是指在合同條款中由業主明確提出的在一定期限內為該項目提供技術支持服務和項目驗收后一定期限內的無償維修服務。

　�。ㄋ模�、工程回訪和永久的品質保證

　　工程回訪：

　　工程回訪是本公司一貫奉行的“讓業主百分之百滿意，百分之百放心”，為業主負責而長期執行的一項制度。我們除了對項目實際“三保”：保質量、保運行、保維修之外，還長期建立用戶檔案，堅持進行定期工程回訪，反饋信息和提供服務。

　　回訪形式一般有三種：一是年未定期回訪；二是保修期滿前的回訪；三是不定期技術回訪�；卦L(fǎng)中我們主要以履行工程合同中對業主提出的承諾服務為主，也可以解決業主提出的新要求，達到用戶滿意為止。

　　由于我公司認真執行回訪制度，及時聽取用戶反映、不斷改進工作和提高工作質量，密切了與業主溝通和聯系，增加了對我們的信任感，也促進了我么管理水平和員工的責任感，提高了公司的社會(huì )信譽。

　　永久的品質保證

　　我公司對所承擔項目除了實行一年（或按業主提出的保證期執行）無償保修的服務承諾外，還實行終身維護。依托國外知名廠家品質保證和國內電子產品生產廠的長期合作協議，提供對產品或系統擴展、升級以及更新?lián)Q代的最完美的技術支持。

　�。ㄎ澹�、運行和維修管理的措施

　　從系統驗收通過之日起，系統進入運行階段。我們將采取以下措施，加強管理和維護。

　　運行保障期的管理和維護：

　　A）驗收后進入運行保障期時，我們將指派1名技術熟練的專業工程師專門負責本項目，隨時解決系統運行中的問題，確保其正常運行。

　　B）系統驗收后，協助業主有關人員，制訂出系統的運行和維護檢修規程、各級人員崗位責任制、檢修計劃等規章制度，分清系統值班運行人員和維護檢修人員的工作界面。開展正常的維護、檢修工作。

　　C）協助業主有關人員編制保障正常運行和維護檢修常用器材計劃，并做好備料，檢查準備常用檢修工具、設備儀表，以備緊急情況排除故障，保證正常運行。

　　D）協助業主有關人員做好運行和維護檢修紀錄。

　　E）與業主建立技術支持的協議，保證運行保障期全方位技術支持。

　　F）在運行保障期滿時，對系統軟、硬件設備進行一次全面檢查和維護。

　�。�六）、售后服務

　　在質量保證期滿進行了全面測試，向業主提交測試報告并認可后，辦理質保期滿的移交手續。同時我公司將與業主協商后期服務問題，并簽訂后期服務合同（或協議），明確業主與我公司的職責，為用戶提供管理或維護服務，保證系統的正常運行。

　　當系統所用的軟件，根據業主的要求需升級換代時，我公司負責在不影響系統正常營運情況下免費提供軟件的升級換代。

　　保修期過后，對系統終身維護。

　　總之，我們的目標是，從實際情況出發，充分運用現代科學技術，采用人防、物防、技防相結合，建設一個實用高效，具有前瞻性、可持續發展的技防服務體系，為維護甲方的安全，提高管理和服務效率建立技術和物質基礎。

　　假如，我公司能有幸參加甲方監控系統的建設，我們將保證按照前面所述的設計思路和承諾、本著最高性?xún)r(jià)比的要求，來為高效、優質的完成此項工程。
