3.3.4PT型支柱式洗臉盆安裝

　　3.3.4.1PT型支柱式洗臉盆配件安裝：

　　a混合水嘴的安裝：將混合水嘴的根部加1mm厚的膠墊、油灰。插入臉盆上沿中間孔眼內，下端加膠墊和眼圈，扶正水嘴，擰緊根母至松緊適度，帶好給水鎖母。

　　b將冷、熱水閥門上蓋卸下，退下鎖母，將閥門自下而上的插入臉盆冷、熱水孔眼內。閥門鎖母和膠圈套入四通橫管，再將閥門上根母加油灰及1mm厚的膠墊，將根母擰緊與絲扣平。蓋好閥門蓋，擰緊門蓋螺絲。

　　c臉盆排水口加1mrn厚膠墊、油灰，插入臉盆排水孔眼內，外面加膠墊和眼圈，絲扣處涂油、纏麻。用自制扳手卡住下水口十字筋，擰入下水三通口，使中口向后，溢水口要對準臉盆溢水眼。

　　d將手提拉桿和彈簧萬向珠裝入三通中心，將鎖母擰至松緊適度。再將立桿穿過混合水嘴空腹管至四通下口，四通和立桿接口處纏油盤根繩，擰緊壓緊螺母。立、橫桿交叉點用卡具聯接好，同時調整定位。

　　3.3.4.2PT型支柱式洗臉盆穩裝：

　　a按照排水管口中心畫出豎線，將支柱立好，將臉盆轉放在支柱上，使臉盆中心對準豎線，找平后畫好臉盆固定孔眼位置。同時將支柱在地面位置做好印記。按墻上印記剔成φ10×80mm的孔洞，栽好固定螺栓。將地面支柱印記內放好白灰膏，穩好支柱及臉盆，將固定螺栓加膠皮墊、眼圈、帶上螺母擰至松緊適度。再次將臉盆面找平，支柱找直。將支柱與臉盆接觸處及支柱與地面接觸處用白水泥勾縫抹光。

　　bPT型支柱式洗臉盆給排水管連接方法參照洗臉盆給排水管道安裝。

　　3.3.5凈身盆安裝（圖1-25）。

　　3.3.5.1凈身盆配件安裝：

　　a將混合閥門及冷、熱水閥門的門蓋卸下，下根母調整適當，以三個閥門裝好后上根母與閥門頸絲扣基本相平為宜。將預裝好的噴嘴轉心閥門裝在混合開關的四通下口。

　　將冷、熱水閥門的出口鎖母套在混合閥門四通橫管處，加膠圈或纏油盤根繩組裝在一起，擰緊鎖母。將三個閥門門頸處加膠墊，同時由凈身盆自下而上穿過孔眼。三個閥門上加膠墊、眼圈帶好根母�；旌祥y門上加角型膠墊及少許油灰，扣上長方型鍍鉻護口盤，帶好根母。然后將空心螺栓穿過護口盤及凈身盆。盆下加膠墊眼圈和根母，擰緊根母至松緊適度。將混合閥門上根母擰緊，其根母應與轉心閥門頸絲扣平為宜。將閥門蓋放入閥門挺旋轉，能使轉心閥門蓋轉動30°即可。再將冷、熱水閥門的上根母對稱擰緊。分別裝好三個閥門門蓋，擰緊冷、熱水閥門門蓋上的固定螺絲。

　　b噴嘴安裝：將噴嘴靠瓷面處加1mrn厚的膠墊，抹少許油灰，將定型銅管一端與噴嘴連接，另一端與混合閥門四通下轉心閥門連接。擰緊鎖母，轉心閥門門挺須朝向與四通平行一側，以免影響手提拉桿的安裝。

　　c排水口安裝：將排水口加膠墊，穿入凈身盆排水孔眼。擰入排水三通上口。同時檢查排水口與凈身盆排水孔眼的凹面是否緊密，如有松動及不嚴密現象，可將排水口鋸掉一部分，尺寸合適后，將排水口圓盤下加抹油灰，外面加膠墊、眼圈，用自制叉扳手卡入排水口內十字筋，使溢水口對準凈身盆溢水孔眼，擰入排水三通上口。

　　d手提拉桿安裝：將挑桿彈簧珠裝入排水三通中口，擰緊鎖母至松緊適度。然后將手提拉桿插入空心螺栓，用卡具與橫挑桿連接，調整定位，使手提拉桿活動自如。

　　e凈身盆配件裝完以后，應接通臨時水試驗無滲漏后方可進行穩裝。

　　3.3.5.2凈身盆穩裝：

　　a將排水預留管口周?chē)�清理干凈，將臨時管堵取下，檢查有無雜物。將凈身盆排水三通下口銅管裝好。

　　b將凈身盆排水管插入預留排水管口內，將凈身盆穩平找正。凈身盆尾部距墻尺寸一致。將凈身盆固定螺栓孔及底座畫好印記，移開凈身盆。

　　c將固定螺栓孔印記畫好十字線，剔成φ20×60mm孔眼，將螺栓插入洞內栽好。再將凈身盆孔眼對準螺栓放好，與原印記吻合后再將凈身盆下墊好白灰膏，排水銅管套上護口盤。凈身盆穩牢、找平、找正。固定螺栓上加膠墊、眼圈，擰緊螺母。清除余灰，擦拭干凈。將護口盤內加滿油灰與地面按實。凈身盆底座與地面有縫隙之處，嵌入白水泥漿補齊、抹光。

　　3.3.6平面小便器安裝（圖1-26）

　　3.3.6.1首先，對準給水管中心畫一條垂線，由地平向上量出規定的高度畫一水平線。根據產品規格尺寸，由中心向兩側固定孔眼的距離，在橫線上畫好十字線，再畫出上、下孔眼的位置。

　　3.3.6.2將孔眼位置剔成φ10×60rnm的孔眼，栽入φ6mm螺栓。托起小便器掛在螺栓上。把膠墊、眼圈套入螺栓，將螺母擰至松緊適度。將小便器與墻面的縫隙嵌入白水泥漿補齊、抹光。其它安裝方法同上。

　　3.3.7立式小便器安裝：

　　3.3.7.1立式小便器安裝前應檢查給、排水預留管口是否在一條垂線上，間距是否一致。符合要求后按照管口找出中心線。將下水管周?chē)�清理干凈，取下臨時管堵，抹好油灰，在立式小便器下鋪墊水泥、白灰膏的混合灰（比例為1∶5）。將立式小便器穩裝找平、找正。立式小便器與墻面、地面縫隙嵌入白水泥漿抹平、抹光。

　　3.3.7.2將八字水門絲扣抹鉛油、纏麻、帶入給水口，用板子上至松緊適度。其護口盤應與墻面靠嚴。八字水門出口對準鴨嘴鎖口，量出尺寸，斷好鋼管，套上鎖母及扣碗，分別插入鴨嘴和八字水門出水口內。纏油盤根繩擰緊鎖母擰至松緊適度。然后將扣碗加油灰按平。

　　3.3.8家具盆安裝（圖1-27）

　　3.3.8.1栽架前應將盆架與家具盆試一下是否相符。將冷、熱水預留管口之間畫一條平分垂線（只有冷水時，家具盆中心應對準給水管口）。由地面向上量出規定的高度，畫出水平線，按照家具盆架的寬度由中心線左右畫好十字線，剔成φ50×120mm的孔眼，用水沖凈孔眼內雜物，將盆架找平，找正。用水泥栽牢。將家具盆放于架上縱橫找平，找正。家具盆靠墻一側縫隙處嵌入白水泥漿勾縫抹光。

　　3.3.8.2排水管的連接：先將排水口根母松開卸下，放在家俱盆排水孔眼內，測量出距排水預留管口的尺寸。將短管一端套好絲扣，涂油、纏麻。將存水彎擰至外露絲2～3扣，按量好的尺寸將短管斷好，插入排水管口的一端應做扳邊處理。將排水口圓盤下加1mm厚的膠墊、抹油灰，插入家俱盆排水孔眼，外面再套上膠墊、眼圈，帶上根母。在排水口的絲扣處抹油、纏麻，用自制扳手卡住排水口內十字筋，使排水口溢水眼對準家俱盆溢水孔眼，用自制扳手擰緊根母至松緊適度。吊直找正。接口處捻灰，環縫要均勻。

　　3.3.8.3水嘴安裝：將水嘴絲扣處涂油纏麻，裝在給水管口內，找平，找正，擰緊。除凈外露麻絲。

　　3.3.8.4堵鏈安裝：在瓷盆上方50mm并對準排水口中心處剔成φ10×50mm孔眼，用水泥漿將螺栓注牢。

　　3.3.9浴盆安裝（圖1-28）：（圖見附件）

　　3.3.9.1浴盆穩裝：浴盆穩裝前應將浴盆內表面擦拭干凈，同時檢查瓷面是否完好。帶腿的浴盆先將腿部的螺絲卸下，將拔銷母插入浴盆底臥槽內，把腿扣在浴盆上帶好螺母擰緊找平。浴盆如砌磚腿時，應配合土建施工把磚腿按標高砌好。將浴盆穩于磚臺上，找平、找正。浴盆與磚腿縫隙外用1∶3水泥砂漿填充抹平。

　　3.3.9.2浴盆排水安裝：將浴盆排水三通套在排水橫管上，纏好油盤根繩，插入三通中口，擰緊鎖母。三通下口裝好鋼管，插入排水預留管口內（銅管下端板邊）。將排水口圓盤下加膠墊、油灰，插入浴盆排水孔眼，外面再套膠墊、眼圈，絲扣處涂鉛油、纏麻。用自制叉扳手卡住排水口十字筋，上入彎頭內。

　　將溢水立管下端套上鎖母，纏上油盤根繩，插入三通上口對準浴盆溢水孔，帶上鎖母。溢水管彎頭處加lmm厚的膠墊、油灰，將浴盆堵螺栓穿過溢水孔花盤，上入彎頭。浴盆排水三通出口和排水管接口處纏繞油盤根繩捻實，再用油灰封閉。

　　3.3.9.3混合水嘴安裝：將冷、熱水管口找平、找正。把混合水嘴轉向對絲抹鉛油，纏麻絲，帶好護口盤，用自制扳手（俗稱鑰匙）插入轉向對絲內，分別擰入冷、熱水預留管口，校好尺寸，找平，找正。使護口盤緊貼墻面。然后將混合水嘴對正轉向對絲，加墊后擰緊鎖母找平、找正。用扳手擰至松緊適度。

　　3.3.9.4水嘴安裝：先將冷、熱水預留管口用短管找平、找正。如暗裝管道進墻較深者，應先量出短管尺寸，套好短管，使冷、熱水嘴安完后距墻一致。將水嘴擰緊找正，除凈外露麻絲。

　　3.3.10淋浴器安裝（圖1-29）：（圖見附件）

　　3.3.10.1鍍鉻淋浴器安裝：暗裝管道先將冷、熱水預留管口加試管找平、找正。量好短管尺寸，斷管、套絲、涂鉛油、纏麻，將彎頭上好。明裝管道按規定標高煨好“”彎（俗稱元寶彎），上好管箍。

　　淋浴器鎖母外絲絲頭處抹油、纏麻。用自制扳手卡住內筋，上入彎頭或管箍?jì)�。再將淋浴器對準鎖母外絲，將鎖母擰緊。將固定圓盤上的孔眼找平、找正。畫出標記，卸下淋浴器，將印記剔成φ10×40mm的孔眼，栽好鉛皮卷。再將鎖母外絲口加墊抹油，將淋浴器對準鎖母外絲口，用扳手擰至松緊適度。再將固定圓盤與墻面靠嚴，孔眼平正，用木螺絲固定在墻上。將淋浴器上部銅管預裝在三通口上，使立管垂直，固定圓盤與墻面貼實，孔眼平正，畫出孔眼標記，栽入鉛皮卷，鎖母外加墊林油，將鎖母擰至松緊適度。上固定圓盤采用木螺絲固定在墻面上。

　　3.3.10.2鐵管淋浴器的組裝：鐵管淋浴器的組裝必須采用鍍鋅管及管件，皮錢閥門、各部尺寸必須符合規范規定。

　　由地面向上量出1150mm，畫一條水平線，為閥門中心標高。再將冷、熱閥門中心位置畫

　　出，測量尺寸，配管上零件。閥門上應加活接頭。

　　根據組數預制短管，按順序組裝，立管栽固定立管卡，將噴頭卡住。立管應吊直，噴頭找正。安裝時應注意男、女浴室噴頭的高度。

　　4質量標準

　　4.1保證項目：

　　4.1.1衛生潔具的型號、規格、質量必須符合設計要求；

　　衛生潔具排水的出口與排水管承口的連接處必須嚴密不漏。

　　檢查方法：檢驗出廠合格證，通水檢查。

　　4.1.2衛生潔具的排水管徑和最小坡度，必須符合設計要求和施工規范規定。

　　檢查方法：觀察或尺量檢查。

　　4.2基本項目：

　　支托架防腐良好，埋設平整牢固，潔具放置平穩、潔凈。支架與治具接觸緊密。

　　檢查方法：觀察和手扳檢查。

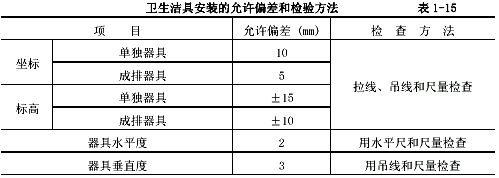

　　4.3衛生潔具安裝的允許偏差和檢驗方法見表1-15。

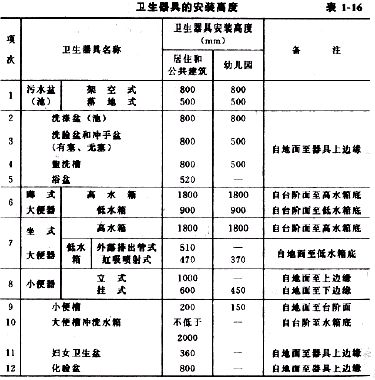

　　4.4衛生潔具安裝高度如設計無要求時，應符合表l-16的規定。

　　5成品保護

　　5.1潔具在搬運和安裝時要防止磕碰。穩裝后潔具排水口應用防護用品堵好，鍍鉻零件用紙包好，以免堵塞或損壞。

　　5.2在釉面磚、水磨石墻面剔孔洞時，宜用手電鉆或先用小鏨子輕剔掉釉面，待剔至磚底灰層處方可用力，但不得過猛，以免將面層剔碎或震成空鼓現象。

　　5.3潔具穩裝后，為防止配件丟失或損壞，如拉鏈、堵鏈等材料、配件應在竣工前統一安裝。

　　5.4安裝完的潔具應加以保護，防止潔具瓷面受損和整個潔具損壞。

　　5.5通水試驗前應檢查地漏是否暢通，分戶閥門是否關好，然后按層段分房間逐一進行通水試驗，以免漏水使裝修工程受損。

　　5.6在冬季室內不通暖時，各種潔具必須將水放凈。存水彎應無積水，以免將潔具和存水彎凍裂。

　　6應注意的質量問題

　　6.1蹲便器不平，左右傾斜。原因：穩裝時，正面和兩側墊磚不牢，焦渣填充后，沒有檢查，抹灰后不好修理，造成高水箱與便器不對中。

　　6.2高、低水箱拉、扳把不靈活。原因：高、低水箱內部配件安裝時，三個主要部件在水箱內位置不合理。高水箱進水、拉把應放在水箱同側。以免使用時互相干擾。

　　6.3零件鍍鉻表層被破壞。原因：安裝時使用管鉗。應采用平面扳手或自制扳手。

　　6.4坐便器與背水箱中心沒對正，彎管歪扭。原因：劃線不對中，便器穩裝不正或先穩背箱，后穩便器。

　　6.5坐便器周?chē)�離開地面。原因：下水管口預留過高，穩裝前沒修理。

　　6.6立式小便器距墻縫隙太大。原因：甩口尺寸不準確。

　　6.7潔具溢水失靈。原因：下水口無溢水眼。

　　6.8通水之前，將器具內污物清理干凈，不得借通水之便將污物沖入下水管內，以免管道堵塞。

　　6.9嚴禁使用未經過濾的白灰粉代替白灰膏穩裝衛生設備，避免造成衛生設備脹裂。

　　7質量記錄

　　7.1產品合格證（衛生器具的出廠合格證）；

　　7.2應有衛生器具及配件的產品進入現場的驗收記錄；

　　7.3器具安裝前管道甩口位置的預檢記錄；

　　7.4樣板間檢驗鑒定記錄；

　　7.5衛生器具安裝分項工程質量檢驗評定；

　　7.6衛生器具通水試驗記錄；
