?。ǘ┚W(wǎng)絡(luò )圖的繪制規則和方法

　　1. 雙代號網絡(luò )圖的繪制規則和方法

　?。?）繪圖規則。

　　1）網絡(luò )圖必須按照已定的邏輯關系繪制。

　　2）網絡(luò )圖中嚴禁出現循環回路。

　　3）網絡(luò )圖中的箭線（包括虛箭線，以下同）應保持自左向右的方向，不應出現箭頭指向左方的水平箭線和箭頭偏向左方的斜向箭線。

　　4）網絡(luò )圖中嚴禁出現雙向箭頭和無箭頭的連線。

　　5）網絡(luò )圖中嚴禁出現沒有箭尾節點的箭線和沒有箭頭節點的箭線。

　　6）嚴禁在箭線上引入或引出箭線。但當網絡(luò )圖的起點節點有多條箭線引出（外向箭線）或終點節點有多條箭線引入（內向箭線）時，為使圖形簡潔，可用母線法繪圖。

　　7）應盡量避免網絡(luò )圖中工作箭線的交叉。當交叉不可避免時，可以采用過橋法或指向法處理。

　　8）網絡(luò )圖中應只有一個起點節點和一個終點節點。除網絡(luò )圖的起點節點和終點節點外，不允許出現沒有外向箭線的節點和沒有內向箭線的節點。

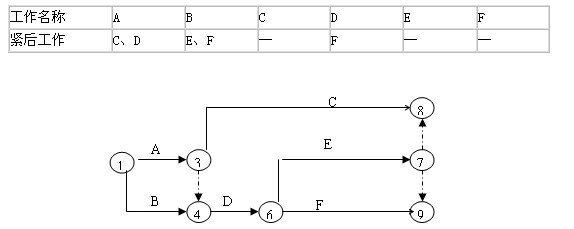

　　[例]下列雙代號網絡(luò )圖是根據下表給定的工作之間的邏輯關系繪制成的，圖中的錯誤包括（ ）。
　　A.節點編號有誤
　　B.有循環回路
　　C.有多個起點節點
　　D.有多個終點節點
　　E.不符合給定的邏輯關系

　　答案：DE

　　2. 單代號網絡(luò )圖的繪制規則和方法

　?。?）繪圖規則。單代號網絡(luò )圖的繪圖規則與雙代號網絡(luò )圖的繪圖規則基本相同，主要區別在于：

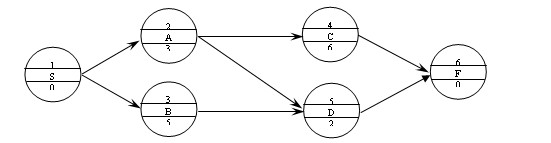

　　當網絡(luò )圖中有多項開始工作時，應增設一項虛擬的工作（S），作為該網絡(luò )圖的起點節點；當網絡(luò )圖中有多項結束工作時，應增設一項虛擬的工作（F），作為該網絡(luò )圖的終點節點。如圖4.5.5所示，其中S和F為虛擬工作。
