三、雙代號時標網絡(luò )計劃

　　雙代號時標網絡(luò )計劃（簡稱時標網絡(luò )計劃）必須以水平時間坐標為尺度表示工作時間。時標的時間單位應根據需要在編制網絡(luò )計劃之前確定，可以是小時、天、周、月或季度等。

　　在時標網絡(luò )計劃中，以實箭線表示工作，實箭線的水平投影長度表示該工作的持續時間；以虛箭線表示虛工作，由于虛工作的持續時間為零，故虛箭線只能垂直畫；以波形線表示工作與其緊后工作之間的時間間隔（以終點節點為完成節點的工作除外，當計劃工期等于計算工期時，這些工作箭線中波形線的水平投影長度表示其自由時差）。

　　時標網絡(luò )計劃既具有網絡(luò )計劃的優點，又具有橫道計劃直觀易懂的優點，它將網絡(luò )計劃的時間參數直觀地表達出來。

　?。ㄒ唬r(shí)標網絡(luò )計劃的繪制方法

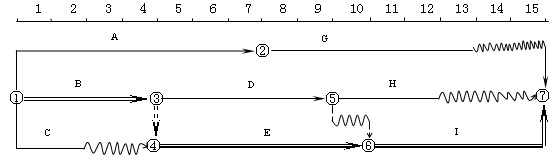

　　圖4.5.7所示的雙代號網絡(luò )計劃對應的時標網絡(luò )計劃如圖4.5.12所示。

圖4.5.12 雙代號時標網絡(luò )計劃

　　在繪制時標網絡(luò )計劃時，特別需要注意的問題是處理好虛箭線。首先應將虛箭線與實箭線等同看待，只是其對應工作的持續時間為零；其次，盡管它本身沒有持續時間，但可能存在波形線，因此，要按規定畫出波形線。在畫波形線時，其垂直部分仍應畫為虛線。
