一、鋼筋施工

　　1.一般規定

　　2.普通鋼筋的加工制作

　?。?）任何構件內的鋼筋，在澆筑混凝土以前，須經(jīng)監理人檢查認可。否則，澆筑的混凝土將不予驗收。

　?。?）用于保證鋼筋固定于正確位置的預制混凝土墊塊，其強度應與相鄰的混凝土強度一致。

　?。?）鋼筋焊接前，必須根據施工條件進(jìn)行試焊，合格后方可正式施焊。焊工必須持焊工考試合格證上崗。鋼筋接頭采用搭接電弧焊時(shí)，兩鋼筋搭接端部應預先折向一側，使兩接合鋼筋軸線(xiàn)一致。

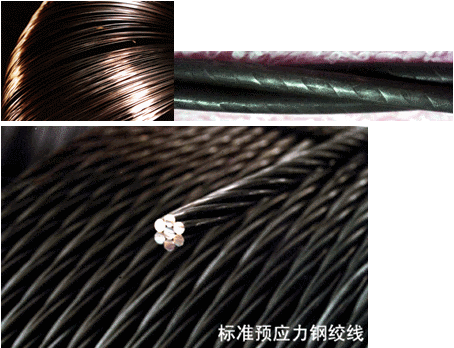

　　3.預應力鋼筋的加工制作

　?。?）預應力筋進(jìn)場(chǎng)時(shí)應分批驗收。驗收時(shí)，須按下列規定進(jìn)行檢驗：

　?、黉摻z：應分批檢驗形狀、尺寸和表面，在每盤(pán)鋼絲的兩端取樣進(jìn)行抗拉強度、彎曲和伸長(cháng)率的試驗，其力學(xué)性能應符合《公路橋涵施工技術(shù)規范》JTG/T F50—2011附錄的有關(guān)規定要求。

　?、阡摻g線(xiàn)：每批鋼絞線(xiàn)進(jìn)行表面質(zhì)量、直徑偏差和力學(xué)性能試驗。每批鋼絞線(xiàn)的重量應不大于60。

　?。?）預應力筋的下料長(cháng)度應通過(guò)計算確定，計算時(shí)應考慮結構的孔道長(cháng)度或臺座長(cháng)度、錨夾具厚度、千斤頂長(cháng)度、焊接接頭或鐓頭預留量、冷拉伸長(cháng)值、彈性回縮值、張拉伸長(cháng)值和外露長(cháng)度等因素。

　?。?）預應力筋的切斷，應采用切斷機或砂輪鋸，不得采用電弧切割。

　?。?）錨具應滿(mǎn)足分級張拉、補張拉以及放松預應力的要求；錨固多根預應力筋的錨具除應具有整束張拉的性能外，尚應具有單根張拉的性能；用于承受低應力或動(dòng)荷載的夾片式錨具應具有防松性能；錨具的錨口摩擦損失率不宜大于6%。

　　二、混凝土施工

　　1.一般規定

　　2.混凝土配合比

　?。?）混凝土的配合比，應以質(zhì)量比表示，并按相關(guān)試驗規定進(jìn)行計算，通過(guò)試配確定。

　?。?）混凝土的最大水膠比、最小水泥用量及最大氯離子含量應符合下表：

　　3.混凝土拌制、運輸

　?。?）混凝土運至澆筑地點(diǎn)后發(fā)生離析、嚴重泌水或坍落度符合要求時(shí)，應進(jìn)行第二次攪拌。二次攪拌時(shí)不得任意加水，確有必要時(shí)，可同時(shí)加水、相應的膠凝材料和外加劑并保持其原水膠比不變；二次攪拌仍不符合要求，則不得使用。

　　4.混凝土的澆筑

　?。?）自高處向模板內傾卸混凝土時(shí)，應防止混凝土離析。直接傾卸時(shí)，其自由傾落高度不宜超過(guò)2m；超過(guò)2m時(shí)，應通過(guò)串筒、溜管或振動(dòng)溜管等設施下落；傾落高度超過(guò)10m時(shí)，應設置減速裝置。

　?。?）混凝土應按一定厚度、順序和方向分層澆筑，應在下層混凝土初凝或能重塑前澆筑完成上層混凝土。在傾斜面上澆筑混凝土時(shí)，應從低處開(kāi)始逐層擴展升高，保持水平分層。

　　5.混凝土的養護與修飾

　　6.大體積混凝土

　?。?）大體積混凝土對所用原材料的要求

　?、賾x用低水化熱和凝結時(shí)間長(cháng)的水泥品種。粗集料宜采用連續級配，細集料宜采用中砂。宜摻用可降低混凝土早期水化熱的外加劑和摻合料，外加劑宜采用緩凝劑、減水劑；摻合料宜采用粉煤灰、礦渣粉等。

　?、谶M(jìn)行配合比設計時(shí)，在保證混凝土強度、和易性及坍落度要求的前提下，宜采取改善粗集料級配、提高摻合料和粗集料的含量、降低水膠比等措施，減少單方混凝土的水泥用量。

　?、鄞篌w積混凝土進(jìn)行配合比設計及質(zhì)量評定時(shí)，可按60d齡期的抗壓強度控制。

　?。?）大體積混凝土的施工應提前制訂專(zhuān)項施工技術(shù)方案，并應對混凝土采取溫度控制措施：

　?、偈┕で案鶕牧?、配合比、環(huán)境條件、施工方案和施工工藝等因素，進(jìn)行溫控設計和溫控監測設計，并應對混凝土內部和表面的溫度實(shí)施監測和控制。內部最高溫度不大于75℃，內表溫差不大于25℃。

　?、诜謱訚仓r(shí)，在上層混凝土澆筑之前應對下層混凝土的頂面作鑿毛處理，且新澆混凝土與下層已澆筑混凝土的溫差宜小于20℃，并應采取措施將各層間的澆筑間歇期控制在7d以?xún)取?/p>

　?、酆鬂捕我瞬捎梦⑴蛎浕炷?，并應一次澆筑完成。

　?、艽篌w積混凝土的澆筑宜在氣溫較低時(shí)進(jìn)行，但混凝土的入模溫度應不低于5℃。

　?、荽篌w積混凝土的溫度控制宜按照“內降外保”的原則。

　?、薮篌w積混凝土采用硅酸鹽水泥或普通硅酸鹽水泥時(shí)，其澆筑后的養護時(shí)間不宜少于14d，采用其他品種水泥時(shí)不宜少于21d。

　　7.高性能混凝土、高強度混凝土

　?。?）高強度混凝土水泥宜選用強度等級不低于52.5的硅酸鹽水泥和普通硅酸鹽水泥，不得使用立窯水泥。

　?。?）高強度混凝土的施工應采用強制式攪拌機拌制，不得采用自落式攪拌機攪拌。高效減水劑宜采用后摻法，且宜制成溶液后再加入，并應在混凝土用水量中扣除溶液用水量。

　?。?）高性能混凝土的配合比應符合下列規定：

　?、賹Σ煌瑥姸鹊燃壔炷恋哪z凝材料總量應進(jìn)行控制，C40以下不宜大于400kg/m3；

　　C40～C50不宜大于450kg/m3。

　　8.混凝土的質(zhì)量檢驗

　?。?）混凝土的質(zhì)量宜分為施工前、施工過(guò)程和施工后三個(gè)階段進(jìn)行檢驗。

　?。?）對混凝土應制取試件檢驗其在標準養護條件下28d齡期的抗壓強度。不同強度等級及不同配合比的混凝土應分別制取試件，試件應在澆筑地點(diǎn)從同一盤(pán)混凝土或同一車(chē)運送的混凝土中隨機制取。

　?。?）應根據施工需要，制取與結構物同條件養護的試件，作為判斷結構混凝土強度的依據。

　?。?）當混凝土強度按試件強度進(jìn)行評定達不到合格條件時(shí)，可采用無(wú)損檢測法或鉆取試樣確定結構混凝土的實(shí)際強度和澆筑質(zhì)量。如仍有不合格，應采取措施進(jìn)行處理。
