　　知識點6：雙代號網絡(luò )計劃的繪圖規則

　　【考頻指數】★★★

　　【考點精講】

　　1.雙代號網絡(luò )圖必須正確表達已定的邏輯關系;

　　2.嚴禁出現循環回路;

　　3.在節點之間嚴禁出現帶雙向箭頭或無箭頭的連線;

　　4.嚴禁出現沒有箭頭節點或沒有箭尾結點的箭線;

　　5.當某些節點有多個向外或者向內的箭線，可使用母線法繪制，使圖形簡潔;

　　6.繪制網絡(luò )圖時，箭線不宜交叉，若交叉不可避免時，可用過橋法或指向法;

　　7.雙代號網絡(luò )圖中應當只有一個起點節點和一個終點節點，而其他的節點均應是中間節點;

　　8.雙代號網絡(luò )圖應當條理清晰，布局合理。

　　【經典例題】

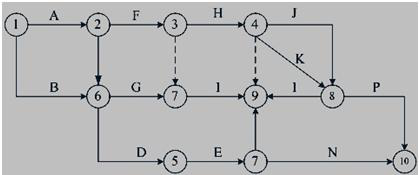

　　1.某雙代號網絡(luò )計劃如下圖所示，圖中存在的繪圖錯誤有(　)。

　　A.多個終點節點

　　B.節點編號重復

　　C.兩項工作有相同的節點編號

　　D.循環回路

　　E.多個起點節點

　　【答案】ABC

　　【解析】本題考查的是雙代號網絡(luò )計劃。圖中存在多個終點節點⑨⑩;節點編號重復，兩個⑦節點;兩項工作有相同的節點編號⑦→⑨;D工作箭線由大編號節點指向小編號節點。

　　2.下列關于雙代號網絡(luò )計劃繪圖規則的說法，正確的有(　)。

　　A.網絡(luò )圖必須正確表達各工作間的邏輯關系

　　B.網絡(luò )圖中可以出現循環回路

　　C.網絡(luò )圖中一個節點只有一條箭線引出

　　D.網絡(luò )圖中嚴禁出現沒有箭頭節點或沒有箭尾節點的箭線

　　E.單目標網絡(luò )計劃只有一個起點節點和一個終點節點

　　【答案】ADE

　　【解析】本題考查的是雙代號網絡(luò )計劃的繪制規則。選項B，網絡(luò )圖不允許出現循環回路;選項C，網絡(luò )圖中節點可以有多個向外的箭線(除終點節點以外)。
