　　知識點：水閘的組成及作用

　　【課前引例】

　　水閘工程海漫的構造要求包括(　)。

　　A.表面粗糙

　　B.透水性差

　　C.整體剛度大

　　D.塊石上小下大

　　一、水閘的類型

　　(1)任務：進水閘、節制閘、泄水閘、擋潮閘等。

　　(2)閘室結構形式：開敞式水閘和涵洞式水閘。

　?、匍_(kāi)敞式水閘：引(泄)水流量較大時常采用;

　?、诤词剿l：引水流量較小的渠堤之下;根據水力條件的不同，涵洞式可分為有壓和無壓兩種。

　　(3)過閘流量：大、中和小型;100、1000m3/s。

　　二、水閘的組成部分及其作用

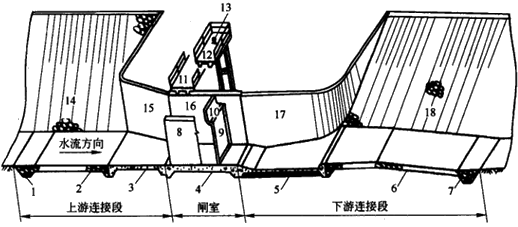

　　圖 水閘的組成部分

　　1-上游防沖槽;2-上游護底;3-鋪蓋;4-閘室底板;5-護坦(消力池);6-海漫;7-下游防沖槽;8-閘墩;9-閘門;10-胸墻;11-交通橋;12-工作橋;13啟閉機;14-上游護坡;15-上游翼墻;16-邊墩;17-下游翼墻;18-下游護坡

　　(一)閘室：水閘的主體，起擋水和調節水流的作用。包括底板、閘墩、閘門、胸墻、工作橋和交通橋等。

　　1.底板(平底板最常用)：根據底板與閘墩連接方式：

　　整體式底板：每段底板與閘墩都連成整體;

　　分離式底板：閘孔中間的底板與閘墩下面的底板之間用沉降縫分開。

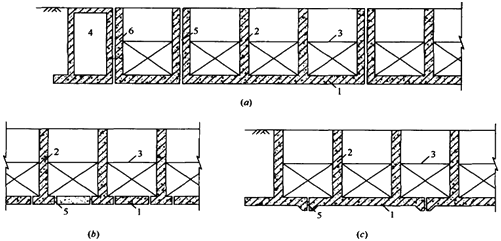

　　圖　整體式和分離式底板示意圖

　　(a)整體式底板;(b)、(c)分離式底板

　　1-底板;2-中墩;3-閘門;4-岸墻;5-分縫;6-邊墩

　　整體式底板：抗震性能較好;中等密實以下的地基或地震區適宜采用整體式底板。

　　分離式底板：基底壓力較大，適用于地質條件較好、地基承載力較大地基。

　　(二)上游連接段：鋪蓋、護底護坡及上游翼墻等。

　　鋪蓋：主要作用是延長滲徑長度以防滲，應該具有不透水性，兼有防沖功能。

　　鋼筋混凝土鋪蓋常用C20混凝土澆筑，厚度0.4～0.6m，鋪蓋與底板接觸的一端應適當加厚，并用沉降縫分開，縫內設止水。

　　(三)下游連接段：護坦(消力池)、海漫、下游防沖槽(齒墻)以及下游翼墻與護坡等。

　　1.護坦：具有足夠的重量、強度和抗沖耐磨能力。

　　與兩側翼墻底板及閘室底板之間，均應設置沉陷縫?？p的位置如在閘基防滲范圍內，縫中應設止水。

　　2.海漫：

　　其作用是繼續消能，調整流速分布，確保下游河床免受有害沖刷。

　　構造要求：表面粗糙，能夠消除余能;透水性好，以利于滲流順利排出;具有一定柔性，能夠適應河床變形。海漫材料一般采用漿砌或干砌塊石。

　　三、橡膠壩的組成及作用(柔性擋水體)

　　1.橡膠壩的類型

　　袋式、帆式和鋼柔混合結構式，袋式壩型比較常用;壩袋按充脹介質可分為充水式、充氣式和氣水混合式。

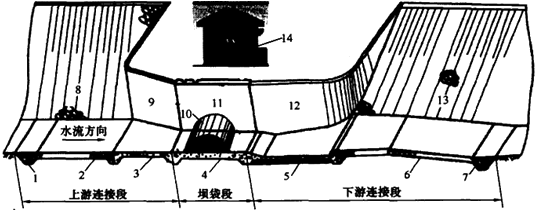

　　圖　橡膠壩組成部分

　　1-上游防沖槽;2-上游護底;3-鋪蓋;4-壩底板;5-護坦(消力池);6-海漫;7-下游防沖槽;8-上游護坡;9-上游翼墻;10-壩袋;11-邊墩(岸墻);12-下游翼墻;13-下游邊坡;14-控制室

　　2.橡膠壩的組成部分及作用

　　壩袋段是橡膠壩的主體，起擋水、調節壩上水位及過壩水流的作用。包括底板、壩袋、邊墩和中墩等。

　　(2)中墩。分割壩段、安放溢流管道，支撐枕式壩兩端堵頭。

　　(3)邊墩。擋土、安放溢流管道，支撐枕式壩端部堵頭。

　　【課前引例】

　　水閘工程海漫的構造要求包括(　)。

　　A.表面粗糙　　　　B.透水性差

　　C.整體剛度大　　　D.塊石上小下大

　　『正確答案』A

　　『答案解析』本題考查的是水閘的組成及作用。海漫構造要求：表面粗糙，能夠消除余能;透水性好，以利于滲流順利排出;具有一定柔性，能夠適應河床變形。

　　【課堂習題】

　　壩袋段是橡膠壩的主體，壩袋按照充脹介質可以分為(　)。

　　A.帆式　　　B.沖水式　　　C.充氣式

　　D.剛柔混合式　　　　E.氣水混合式

　　『正確答案』BCE

　　『答案解析』本題考查的是水閘的組成及作用。壩袋按充脹介質可分為充水式、充氣式和氣水混合式。
