二級建造師水利實(shí)務(wù)知識點(diǎn)：混凝土的分類(lèi)和質(zhì)量要求，對于二級建造師考試報考熱度上升，小伙伴們是怎么看的，熱度上升這全是因為二級建造師考試的證書(shū)的含金率。今天，建設工程教育網(wǎng)為大家整理了二級建造師水利實(shí)務(wù)知識點(diǎn)：混凝土的分類(lèi)和質(zhì)量要求，希望能助各位考生一臂之力。

　　Part3.建筑材料

　　【課前引例】

　　某寒冷地區大型水閘施工過(guò)程中，為提高混凝土抗凍性能，施工單位嚴格控制施工質(zhì)量，采取對混凝土加強振搗與養護等措施。

　　問(wèn)題：除上述事件中給出的措施外，提高混凝土抗凍性還有哪些主要措施?

　　知識點(diǎn)：混凝土的分類(lèi)和質(zhì)量要求

　　一、混凝土骨料的分類(lèi)和質(zhì)量要求

　　(一)細骨料(粒徑在0.15～4.75mm)

　　1.砂按技術(shù)要求分為：Ⅰ類(lèi)(強度等級大于C60)、Ⅱ類(lèi)(C30～C60)、Ⅲ類(lèi)(小于C30)。

　　2.砂的顆粒級配和粗細程度常用篩分的方法進(jìn)行測定(500g干砂試樣由粗到細依次過(guò)篩)。用砂的級配區表示砂的顆粒級配，用細度模數MX表示砂的粗細程度。細度模數越大，表示砂越粗。

　　粗砂：3.7～3.1; 中砂：3.0～2.3;

　　細砂：2.2～1.6; 特細砂：1.5～0.7。

　　(二)粗骨料(粒徑大于4.75mm)

　　1.粗骨料分類(lèi)

　　碎石和卵石按技術(shù)要求：Ⅰ類(lèi)(強度等級大于C60)、Ⅱ類(lèi)(C30～C60)、Ⅲ類(lèi)(小于C30)。

　　2.粗骨料的主要質(zhì)量要求

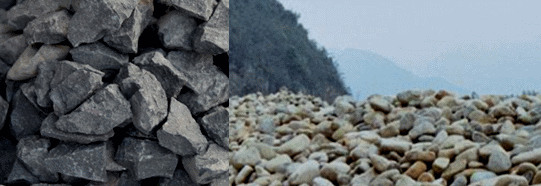

　　(2)碎石：有棱角、表面粗糙，與水泥粘結性能好。

　　卵石：與水泥的粘結性能差，但拌合物工作性能好。

　　(3)粗骨料公稱(chēng)粒級上限稱(chēng)為該粒級的最大粒徑。

　　在條件許可的情況下，粗骨料的最大粒徑盡量選大。高強混凝土，粒徑最好不大于40mm。

　　(4)壓碎指標表示粗骨料抵抗受壓破壞的能力，其值越小，表示抵抗壓碎的能力越強。

　　(6)骨料的含水狀態(tài)。干燥、氣干、飽和面干、濕潤狀態(tài)等四種。計算普通混凝土配合比，一般以干燥狀態(tài)的骨料為準，而大型水利工程常以飽和面干狀態(tài)的骨料為基準。

　　建筑材料與水有關(guān)的性質(zhì)

　　(1)親水性與憎水性。根據材料能否被水浸潤;親水性材料包括磚、混凝土等;憎水性材料如瀝青等。

　　(2)吸水性。指材料在水中吸收水分的性質(zhì)，可用材料的吸水率來(lái)反映。

　　(3)吸濕性。指材料在潮濕的空氣中吸收水蒸氣的性質(zhì)，可用材料的含水率來(lái)反映。

　　(4)耐水性。指材料在飽和水作用下強度不顯著(zhù)降低的性質(zhì)。

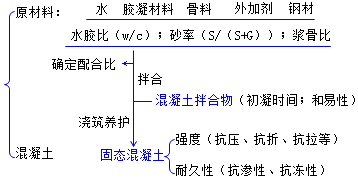

　　二、混凝土的分類(lèi)和質(zhì)量要求

　　(二)砼的主要質(zhì)量要求

　　1.和易性。流動(dòng)性、黏聚性、保水性。

　　2.強度?？箟?、抗拉、抗彎、抗剪強度等。

　　3.變形。

　　4.耐久性?？節B、抗凍、抗侵蝕、抗碳化、抗磨性、抗堿-骨料反應等性能。

　　(1)和易性的指標和測定方法

　　一般常用坍落度定量地表示拌合物流動(dòng)性大小。坍落度越大，表明流動(dòng)性越大。

　　按坍落度大小，將混凝土拌合物分為：

　　低塑性(10～40mm);

　　塑性(50～90mm)

　　流動(dòng)性(100～150mm);

　　大流動(dòng)性(≥160mm)。

　　對于干硬性混凝土拌合物(坍落度小于10mm)，采用維勃稠度(VB)作為其和易性指標。

　　(2)影響混凝土拌合物和易性的因素

　?、偎酀{含量的影響。單位體積混凝土內水泥漿含量越多，拌合物的流動(dòng)性越大。

　?、诤奥实挠绊?。

　　含砂率：砂的用量占砂、石總用量(質(zhì)量)百分比。

　　最佳砂率：在水膠比一定的條件下，當混凝土拌合物達到要求的流動(dòng)性，而且具有良好的黏聚性及保水性時(shí)，水泥用量最省的含砂率。

　?、鬯酀{稀稠的影響。當水膠比較小時(shí)，水泥漿較稠，拌合物的黏聚性較好，泌水較少，但流動(dòng)性較小。

　　2.強度

　　(1)混凝土的立方體抗壓強度

　　邊長(cháng)150mm，標準養護(溫度20±2℃、相對濕度95%以上)至28d齡期，用標準試驗方法測得極限抗壓強度，稱(chēng)為混凝土標準立方體抗壓強度，以fcu表示。

　　在立方體極限抗壓強度總體分布中，具有95%強度保證率的立方體試件抗壓強度，稱(chēng)為混凝土立方體抗壓強度標準值(以MPa計)，以fcu，k表示。(C15～80;14級)

　　C25混凝土：指25MPa≤fcu，k<30MPa的混凝土。

　　預應力混凝土結構的混凝土強度等級不小于C30。

　　(2)混凝土的抗拉強度

　　混凝土的抗拉強度一般為抗壓強度的1/10～1/20。

　　4.耐久性

　　混凝土的耐久性是一個(gè)綜合性概念，包括抗滲(材料用滲透系數K表示，K值越大，代表抗滲性能越差;混凝土用抗滲等級W表示)、抗凍(用抗凍等級F表示)、抗侵蝕、抗碳化、抗磨性、抗堿-骨料反應等性能。

　　(1)混凝土的抗滲性

　　用抗滲等級(W)表示，以28d齡期的標準試件，按標準試驗方法進(jìn)行試驗所能承受最大水壓力(MPa)確定。

　　W2、W4、W6、W8、W10、W12等6個(gè)等級，表示一組6個(gè)試件中4個(gè)未出現滲水時(shí)最大水壓力分別為0.2、0.4、0.6、0.8、1.0、1.2MPa。

　　提高混凝土抗滲性能措施有：提高混凝土的密實(shí)度，改善孔隙構造，減少滲水通道;減小水膠比;摻加引氣劑;選用適當品種的水泥;注意振搗密實(shí)、養護充分等。

　　(2)混凝土的抗凍性

　　混凝土抗凍性以抗凍等級(F)表示，抗凍等級按28d齡期的試件用快凍實(shí)驗方法確定。

　　分為F50、F100、F150、F200、F250、F300、F400等7個(gè)等級，相應表示混凝土抗凍性試驗能經(jīng)受50、100、150、200、250、300、400次的凍融循環(huán)。

　　提高混凝土抗凍性最主要的措施是：提高混凝土的密實(shí)度;減小水膠比;摻和外加劑;嚴格控制施工質(zhì)量，注意搗實(shí)，加強養護等。

　　(3)提高混凝土耐久性的主要措施

　?、?lài)栏窨刂扑冶取?/p>

　?、诨炷了貌牧系钠焚|(zhì)，應符合有關(guān)規范的要求。

　?、酆侠磉x擇骨料級配。

　?、軗接脺p水劑及引氣劑。減少混凝土用水量及水泥用量，改善混凝土孔隙結構;提高抗凍性及抗滲性的有力措施。

　?、荼ＷC混凝土施工質(zhì)量。

　　【課前引例】

　　某寒冷地區大型水閘施工過(guò)程中，為提高混凝土抗凍性能，施工單位嚴格控制施工質(zhì)量，采取對混凝土加強振搗與養護等措施。

　　問(wèn)題：除上述事件中給出的措施外，提高混凝土抗凍性還有哪些主要措施?

　　『正確答案』提高混凝土抗凍性最主要的措施包括：提高混凝土的密實(shí)度;減小水膠比;摻和外加劑;嚴格控制施工質(zhì)量，注意搗實(shí)，加強養護等。

　　【課堂習題】

　　某水閘底板混凝土所用砂的細度模數(Mx)為2.6，該砂屬于(　)砂。

　　A.粗　　B.中

　　C.細　　D.特細

　　『正確答案』B

　　『答案解析』本題考查的是混凝土骨料的分類(lèi)和質(zhì)量要求。依據砂的細度模數分級3.0～2.3之間為中砂。

　　【課堂習題】

　　反映水泥混凝土質(zhì)量的主要技術(shù)指標有(　)。

　　A.安定性　　B.和易性　　C.壓縮性

　　D.耐久性　　E.變形

　　『正確答案』BDE

　　『答案解析』本題考查的是混凝土骨料的分類(lèi)和質(zhì)量要求。反映水泥混凝土質(zhì)量的主要技術(shù)指標包括和易性、強度、變形、耐久性。

　　建設工程教育網(wǎng)2019年二級建造師新課已開(kāi)通，網(wǎng)?？偨Y多年成功輔導經(jīng)驗，從學(xué)員實(shí)際需求出發(fā)，結合二級建造師考試命題規律、重點(diǎn)、難點(diǎn)，融入先進(jìn)的教學(xué)理念。高效備戰2019年二級建造師考試，打造零基礎全科直達方案，全新課程套餐，快速進(jìn)步，取證必修課！

　　相關(guān)推薦：

　　2019年二級建造師報名時(shí)間查詢(xún)入口

　　2019年二級建造師報名條件查詢(xún)平臺

　　2019年二級建造師報考百問(wèn)百答
