　　Part1.建筑物及建筑材料

　　知識點：混凝土壩的構造及作用

　　【課前引例】

　　重力壩的基礎灌漿廊道應設置在(　)。

　　A.上游壩踵處

　　B.下游壩踵處

　　C.壩體縱向軸線處

　　D.壩體橫向中心線處

　　一、重力壩的結構特點和類型

　　1.重力壩的結構特點

　　重力壩主要依靠自身重量產生的抗滑力維持其穩定性。壩軸線一般為直線，橫剖面基本上呈三角形。

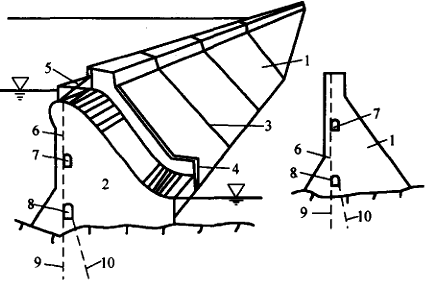

　　圖 重力壩示意圖

　　1-非溢流重力壩;2-溢流重力壩;3-橫縫;4-導墻;5-閘門;6-壩內排水管;7-檢修、排水廊道;8-基礎灌漿廊道;9-防滲帷幕;10-壩基排水孔

　　2.重力壩的類型

　　(1)壩體高度：高壩、中壩和低壩。壩高大于70m的為高壩，小于30m的為低壩，介于兩者之間的為中壩。

　　《碾壓式土石壩設計規范》SL 274—2001規定：

　　高度在30m以下的為低壩;

　　高度在30(含30m)～70m(含70m)之間的為中壩;

　　高度超過70m的為高壩。

　　(2)筑壩材料：混凝土重力壩、漿砌石重力壩;

　　(3)施工方法：澆筑混凝土、碾壓混凝土重力壩;

　　(4)泄水條件：溢流重力壩、非溢流重力壩。

　　二、重力壩的構造及作用

　　1.壩頂構造：防浪墻頂高程

　　正常蓄水位+波浪中心線至正常蓄水位高差+波高+安全超高?！　?/p>

　　堰頂安全超高不應低于下表規定?！　?/p>

　　2.重力壩的防滲和排水設施

　　在混凝土重力壩壩體的上游面和下游面水位以下部分，多采用一層具有防滲、抗凍和抗侵蝕的混凝土，作為壩體的防滲設施，厚度不小于2m。

　　為了減小壩體的滲透壓力，靠近上游壩面設置排水管幕。

　　3.重力壩的分縫與止水

　　防止由于溫度變化和地基不均勻沉降導致壩體裂縫。

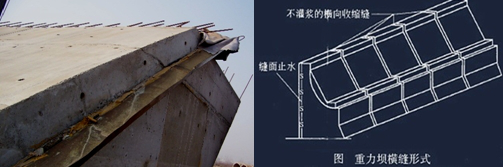

　　(1)橫縫。垂直于壩軸線;有永久縫和臨時縫兩種?！　?

　　重力壩：一般不需要進行接縫灌漿的，故稱為永久縫，需做止水，縫間用瀝青油氈隔開;

　　兼做沉降縫和溫度縫。

　　拱壩：橫縫由于有傳遞應力的要求，需要進行接縫灌漿處理，稱為臨時縫。

　　(2)縱縫。平行于壩軸線;其作用是為了適應混凝土的澆筑能力、散熱和減小施工期的溫度應力。

　　形式：鉛直縫、斜縫和錯縫三種;為保證壩段的整體性，沿縫面應布設灌漿系統。

　　(3)水平施工縫。新老混凝土的水平結合面。

　　1)同一壩段相鄰澆筑塊水平施工縫的高程應錯開;

　　2)混凝土澆筑前，必須清除老混凝土表面浮碴、并鑿毛，用壓力水沖洗，然后澆筑。

　　4.壩內廊道

　　(1)基礎灌漿廊道。設置在上游壩踵處。

　　(2)壩體檢修和排水廊道。在靠近壩體上游面沿高度每隔15～30m設一檢查兼作排水用的廊道，斷面形式多為城門洞形。

　　三、重力壩的荷載與作用

　?、僮灾?包括固定設備重);②靜水壓力;③揚壓力;④動水壓力;⑤波浪壓力;⑥泥沙壓力;⑦冰壓力;⑧土壓力;⑨溫度作用;⑩風作用;

　　地震作用等。

　　2.靜水壓力：隨上、下游水位而定。

　　3.揚壓力：包括上浮力和滲流壓力;

　　上浮力：壩體下游水深產生的浮托力;

　　滲流壓力：在上、下游水位差的作用下，水流通過基巖節理、裂隙而產生的向上的靜水壓力。

　　四、拱壩的結構特點和類型

　　拱壩的軸線為弧形，能將上游的水平水壓力變成軸向壓應力傳向兩岸，主要依靠?jì)砂秹渭缇S持其穩定性。

　　五、支墩壩的結構特點和類型

　　支墩壩是由一系列順水流方向的支墩和支承在墩子上游的擋水面板所組成。

　　【課前引例】

　　重力壩的基礎灌漿廊道應設置在(　)。

　　A.上游壩踵處　　　　B.下游壩踵處

　　C.壩體縱向軸線處　　D.壩體橫向中心線處

　　『正確答案』A

　　『答案解析』本題考查的是重力壩的結構特點和類型?；A灌漿廊道設置在上游壩踵處。

　　【課前引例】

　　攔河壩為混凝土重力壩，最大壩高60m，該攔河壩屬于(　)。

　　A.低壩　　B.中壩

　　C.高壩　　D.超高壩

　　『正確答案』B

　　『答案解析』本題考查的是重力壩的結構特點和類型。高度在30(含30m)～70m(含70m)之間的為中壩。
