　　1H413023　輸配電線路施工技術

　　一、架空線路施工程序及內容

　　架空線路施工的一般程序：線路測量→基礎施工→桿塔組立→放線架線→導線連接→線路試驗→竣工驗收檢查。

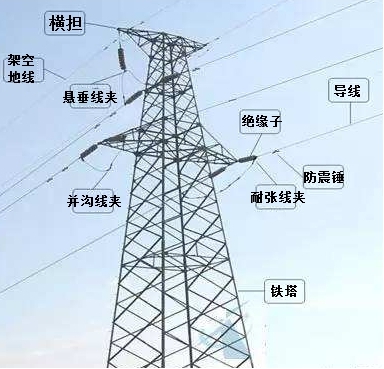

　　架空線路組成圖示：

　　(五)導線連接要求

　　1.每根導線在每一個檔距內只準有一個接頭，但在跨越公路、河流、鐵路、重要建筑物、電力線和通信線等處，導線和避雷線均不得有接頭。

　　2.不同材料、不同截面或不同捻回方向的導線連接，只能在桿上跳線內連接。

　　3.接頭處的機械強度不低于導線自身強度的90%。電阻不超過同長度導線電阻的1.2倍。

　　4.耐張桿、分支桿等處的跳線連接，可以采用T形線架和并溝為線夾連接。

　　5.架空線的壓接方法，可分為鉗壓連接、液壓連接和爆壓連接。

　　【2013試題】有關于架空線路中導線連接的說法，正確的有(　)。

　　A.每根導線在一個檔距內可以有一個接頭

　　B.在跨越公路、鐵路時可以有一個接頭

　　C.接頭處的機械強度不低于導線自身強度的90%

　　D.接頭處的電阻不超過同長度導線電阻的1.2倍

　　E.不同截面的導線，只能在桿上跳線內連接

　　『正確答案』CDE

　　『答案解析』本題考查的是架空線路施工。每根導線在每一個檔距內只準有一個接頭，但在跨越公路、河流、鐵路、重要建筑物、電力線和通信線等處，導線和避雷線均不得有接頭。接頭處的機械強度不低于導線自身強度的90%，電阻不超過同長度導線電阻的1.2倍。參見教材P75。

　　(六)線路試驗

　　1.測量絕緣子和線路的絕緣電阻。

　　1)每片懸式絕緣子的絕緣電阻值，不應低于300MΩ。

　　2)35kV及以下的支柱絕緣子的絕緣電阻值，不應低于500MΩ。

　　2.測量35kV以上線路的工頻參數可根據繼電保護、過電壓等專業的要求進行。

　　3.檢查線路各相兩側的相位應一致。

　　4.沖擊合閘試驗。

　　在額定電壓下對空載線路的沖擊合閘試驗，應進行3次。

　　5.測量桿塔的接地電阻值，應符合設計的規定。

　　6.導線接頭測試

　　(1)電壓降法：正常的導線接頭兩端的電壓降，一般不超過同樣長度導線的電壓降的1.2倍。

　　(2)溫度法：紅外線測溫儀，可距被測點一定距離外進行測溫，通過導線接頭溫度的測量，來檢驗接頭的連接質量。

　　(七)竣工驗收檢查

　　1.桿塔直立，橫擔與線路中心垂直;

　　3.拉線緊固，受力情況平衡;

　　5.檢查弧垂、絕緣子串傾斜，跳線對各部的電氣距離是否達到設計要求;

　　6.線路導線電阻不超過規定值;

　　7.線路的絕緣電阻符合標準要求;

　　8.額定電壓下對空載線路沖擊合閘3次，無問題。

　　二、電纜線路的敷設

　　(一)室外電纜線路敷設的要求.

　　1.直埋電纜敷設要求

　　(1)直埋電纜的埋深應不小于0.7m,穿越農田時應不小于1m。

　　(2)直埋電纜一般使用鎧裝電纜。在鎧裝電纜的金屬外皮兩端要可靠接地，接地電阻不得大于10Ω。

　　(3)電纜敷設后，上面要鋪100mm厚的軟土或細沙，再蓋上混凝土保護板，覆蓋寬度應超過電纜兩側以外各50mm，或用磚代替混凝土保護板。

　　(4)直埋電纜在直線段每隔50～100m處、電纜接頭處、轉彎處、進入建筑物等處，應設置明顯的方位標志或標樁。

　　(6)電纜引入建筑物、隊道時，要穿在管中，并將管口堵塞，防止滲水。

　　(7)電纜互相交叉，與非熱力管和管道交叉，穿越公路時，都要穿在保護管中，保護管長度超出交叉點1m,交叉凈距不應小于250mm，保護管內徑不應小于電纜外徑的1.5倍。

　　(8)嚴禁將電纜平行敷設于管道的上方或下方。

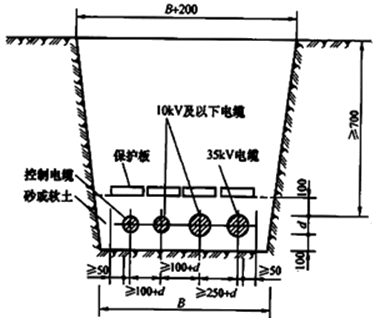

　　直埋電纜示意圖

　　2.排管電纜敷設要求

　　(1)電纜排管的敷設

　　3)孔徑一般應不小于電纜外徑的1.5倍，敷設電力電纜的排管孔徑應不小于100mm，控制電纜孔徑應不小于75mm。

　　4)埋入地下排管頂部至地面的距離，人行道上應不小于500mm;—般地區應不小于700mm。

　　5)在直線距離超過100m處、排管轉彎和分支處都要設置排管電纜井;排管通向井坑應有不小于0.1%的坡度，以便管內的水流入井坑內。

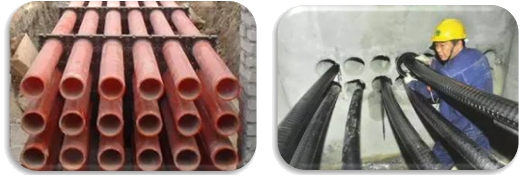

　　電纜穿管和排管電纜

　　3.電纜溝或隧道內電纜敷設的要求

　　(1)電力電纜和控制電纜不應配置在同一層支架上。

　　(2)控制電纜在普通支吊架上，不宜超過1層，橋架上不宜超過3層。

　　(3)高低壓電力電纜、強電與弱電控制電纜應按順序分層配置，一般情況宜由上而下配置。

　　(4)交流三芯電力電纜，在普通支吊架上不宜超過一層，橋架上不宜超過2層。

　　電纜溝　　　　　　　　　　　　　　　　　電纜橋架

　　【2016二級試題】正確的電纜直埋敷設做法有(　)。

　　A.電纜敷設后鋪100mm厚的細沙再蓋混凝土保護板

　　B.鎧裝電纜的金屬保護層可靠接地

　　C.溝底鋪設100mm厚碎石

　　D.電纜進入建筑物時采用金屬管保護

　　E.電纜可平行敷設在管道的上方

　　『正確答案』AB

　　『答案解析』本題考查的是電纜線路的敷設。電纜敷設后，上面要鋪100mm厚的軟土或細沙，再蓋上混凝土保護板，覆蓋寬度應超過電纜兩側以外各50mm。電纜自土溝引進隧道、入孔和建筑物時，要穿在管中，并將管口堵塞，防止滲水。直埋電纜在直線段每隔50～100m處、電纜接頭處、轉彎處、進入建筑物等處應設置明顯的方位標志或標樁。嚴禁將電纜平行敷設于管道的上方或下方。參見教材P76。

　　(二)電纜敷設一般要求

　　1.電纜敷設前的檢查

　　(2)電纜型號、規格、電壓應符合設計要求。電纜外觀應無損傷，絕緣良好。

　　(3)充油電纜的油壓不宜低于0.15MPa。

　　(7)電纜封端應嚴密，并根據要求做絕緣試驗。6kV以上的電纜，應做交流耐壓和直流泄漏試驗;1kV及以下的電纜用兆歐表測試絕緣電阻，并做好記錄。

　　3.電力電纜接頭的布置

　　(1)并列敷設的電纜，其接頭的位置宜相互錯開。

　　(2)電纜明敷時的接頭，應用托板托置固定。

　　(3)直埋電纜接線盒外面應有防止機械損傷的保護盒。

　　4.標志牌的裝設

　　(1)在電纜終端頭、電纜接頭、拐彎處、夾層內、隧道及豎井的兩端、人井內等地方，電纜上應裝設標志牌。

　　(2)標志牌上應注明線路編號，標志牌的字跡應清晰不易脫落。當無編號時，應寫明電纜型號、規格及起訖地點。并聯使用的電纜應有順序號。

　　【2017二級試題】電纜上裝設的標志牌，應注明的內容有(　)。

　　A.線路編號

　　B.電纜型號

　　C.電纜規格

　　D.起訖地點

　　E.使用年限

　　『正確答案』ABCD

　　『答案解析』本題考查的是電纜線路的敷設。標志牌上應注明線路編號，標志牌的字跡應清晰不易脫落。當無編號時，應寫明電纜型號、規格及起訖地點。并聯使用的電纜應有順序號。參見教材P78。

　　(三)電纜線路絕緣電阻測量和耐壓試驗

　　1.絕緣電阻的測量

　　(1)1KV及以上的電纜可用2500V的兆歐表測量其絕緣電阻。

　　(2)電纜線路絕緣電阻測量前，先用導線將電纜對地短路放電。當接地線路較長或絕緣性能良好時，放電時間不得少于1min。

　　(3)測量完畢或需要再測量時，應將電纜再次接地放電。

　　(4)每次測量都需記錄環境溫度、濕度、絕緣電阻表電壓等級及其他可能影響測量結果的因素。

　　2.耐壓試驗

　　(1)耐壓試驗用直流電壓進行試驗。

　　(2)在進行直流耐壓試驗的同時，用接在高壓側的微安表測量泄漏電流。
