2011年一級建造師考試《機電實務》試題案例題第三題

　　案例（三）

　　背景資料
   某安裝公司分包一商務樓（1-5層為商場、 6-30層為辦公樓）的變配電工程，工程的主要設備（三項干式電力變壓器、手車式開關柜和抽屜式配電柜）由業主采購，設備已運達施工現場，其他設備、材料由安裝公司采購，合同工期為60天，并約定提前1天獎勵5萬元人民幣，延遲1天罰款5萬元人民幣。
   安裝公司項目部進場后，依據合同、施工圖、驗收規范及總承包的進度計劃，編制了變配電工程的施工方案、進度計劃、勞動力計劃和計劃費用。項目部施工準備工作用去了5天。當正式施工時，因商場需提前送電，業主要求變配電工程提前5天竣工。項目部按工作持續時間和計劃費用（見下表）分析，在關鍵工作上，以最小的趕工增加費用，在試驗調整工作前趕出了5天。
   進入試驗調整工作時，發現有2臺變壓器線圈因施工中保管不當受潮，干燥處理用去了3天，并增加費用3萬元，項目部又趕工3天，變配電工程最終按業主要求提前5天竣工，驗收合格后，資料整理齊全，準備歸檔。

   問題：
   1．項目部在哪幾項工作趕工了？并分別列出其趕工天數和增加的費用。
   2．原計劃施工費用多少？趕工后實際施工費用多少？
   3．變壓器線圈可采用哪種加熱方法干燥？干燥后必須檢查哪項內容合格后才能做耐壓試驗？
   4．變配電工程先按哪種工程劃分類別竣工驗收？驗收資料應在何時歸檔？
   【建設工程教育網老師權威答案】

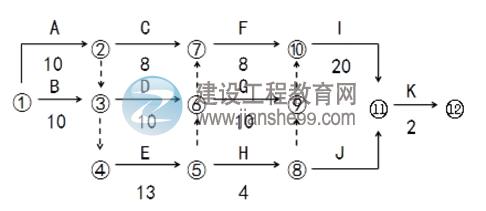

   1．根據背景，原計劃網絡(luò )圖如下

   從A--I工作，其中的關鍵工作有：
   A、B、E、G
   A工作如果壓縮3天，但 因B工作只能壓縮2天， 那么E工作的緊前工作為AB，那么A工作壓縮3天，對E而言無意義，壓縮2天就夠了。
   AB分別壓縮2天，費用為：（2×1）+（2×1）=4萬元
   G沒有壓縮空間，那么只有在E工作上壓縮3天，才能完成趕工5天，費用為：3×1．5=4．5萬元
   即項目部在A(yíng)（基礎框架安裝）、B（接線干線安裝）、E（開關柜配電柜安裝）、I（試驗調整）工作上進行了趕工；
   A（基礎框架安裝）趕工2天、增加費用2萬元
   B（接地干線安裝）趕工2天、增加費用2萬元
   E（開關柜配電柜安裝）趕工3天、增加費用4．5萬元
   I（試驗調整）趕工3天、增加費用4．5萬元
   2．原計劃施工總費用為：
   10+5+15+8+32+90+80+4+30+2=280萬元
   在試驗調整工作前進行的趕工，增加費用為
   2+2+4．5=8．5萬元
   因變壓器受潮，干燥處理增加費用3萬元
   趕工3天，費用為3×1．5=4．5
   那么增加的總費用為：8．5+3+4．5=16萬元
   趕工后提前5天竣工獎勵為5×5=25萬元
   趕工后實際費用為280+16-25=271萬元
   3．變壓器線圈安裝現場可采用電加熱，如油箱鐵損法、銅損法和熱油法進行干燥（P48），干燥后必須對試驗元件用搖表檢查絕緣狀況（P49），合格后才能做耐壓試驗。
   4．變配電工程應按子分部工程（如果是室外變配電，按單位工程）進行竣工驗收，驗收后資料移交給總包，總包在整個商務樓竣工驗收后移交給建設單位，由建設單位在整個商務樓工程結束時歸檔。
