知識點：流水施工的表達方式（S）

流水施工的表達方式除網絡(luò )圖外，主要還有橫道圖和垂直圖兩種。

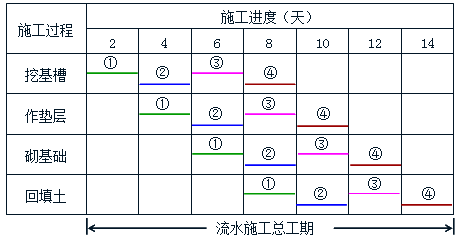

1.流水施工的橫道圖表示法

圖2－2流水施工橫道圖表示法

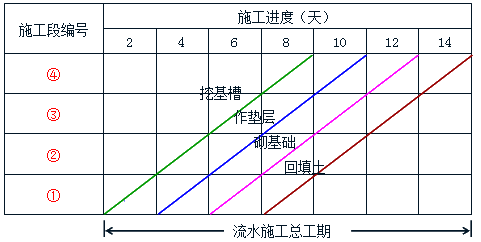

2.流水施工的垂直圖表示法

圖2－3流水施工垂直圖表示法

垂直圖表示法的特點是：

施工過程及其先后順序表達清楚；

時間和空間狀況形象直觀；

斜向進度線的斜率可以直觀地表示出各施工過程的進展速度；

但編制實際工程進度計劃不如橫道圖方便。
